回転機械状態監視システム CMS(Condition Monitoring System)

メーカーの製品情報サイトはこちら

生産管理 安全対策

未然の事故防止に貢献するCMS

プラント設備におけるトラブルの実に40%が回転機械から生じる振動に起因すると言われています。

新川電機のCMSは、回転機械の振動監視と解析・診断によって異常兆候を早期に発見するとともに原因を推定、設備の突発事故を未然に防ぎ、高効率な連続安全安定操業に貢献します。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

導入のベネフィット 解析・診断までの流れ

導入のベネフィット
プラント運転の最適化で、お客様の生産性と信頼性向上をサポート
CMSは回転機械の振動を確実に解析・診断することで安全操業を実現します。
異常兆候の早期発見によるダウンタイム軽減
微細な振動の変化や特徴から異常兆候を検知。事前対策によって生産停止のリスクを低減します。
保全計画の最適化
生産スケジュール調整の最適化と生産効率の最大化を実現するために、精度の高い保全計画をサポートします。
確実で効率的な保全の実現
高度なセンシング技術と精密診断によって、異常原因/部位の推定と内容の詳細な解析を実現。適切で効率的な保全をサポートします。
TBMからCBMへの移行による保全費削減
TBMによる不要なメンテナンスを排除し、状況に応じた適時メンテナンスへと移行することで、保全費の無駄を削減します。
TBM:Time Based Maintenance (時間基準保全)
CBM:Condition Based Maintenance(状態基準保全)
若手技術者への保全技術継承を支援
熟練技術者の保全ノウハウとデータを関連付けて定量化。長年培った経験則を解析データで解釈する、科学的な診断手法の早期継承を可能にします。

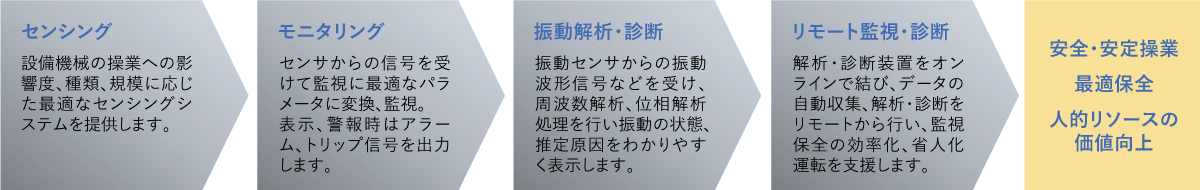

解析・診断までの流れ
回転機械の特性に応じたセンシングで得られる情報を常時監視するとともに、独自開発ソフトで解析・診断。感覚的にも理解しやすいユーザーインターフェイスに「見える化」して表示します。

振動センサ
状態監視、振動解析のための振動センサ
渦電流式変位・振動トランスデューサ FKシリーズ
小型回転機からタービン、コンプレッサまで
軸振動、軸位置、回転数、位相基準、偏心および伸び差を非接触計測
>詳細はこちら
圧電型速度トランスデューサ CVシリーズ
回転機械の広帯域振動の評価に広く持ち入れられているISO 20816にもとづく測定と評価に適用できます。
>詳細はこちら
圧電型加速度トランスデューサ CAシリーズ
応答周波数帯域が広く軸受の異常、ギアの異常などから発生する振動現象の検出に有効です。
>詳細はこちら
無線センシングシステム
ケーブル敷設が不要。設置、増設、移設が簡単な無線振動・温度センサ。
920MHz帯無線式センシングシステム
障害物の影響を受けにくい920MHz帯を採用した
機械の状態監視用無線式センシングシステム
>詳細はこちら
2.4GHz帯ISA100無線式センシングシステム
2.4GHz帯(ISA100)を採用した重要汎用機械振動診断に最適な無線式センシングシステム
>詳細はこちら
モニタリング
センサからの信号を振動振幅に変換、監視するとともに、振動解析機器に入力するための波形信号を出力します。
小型状態振動監視モニタ VM-25
状態監視のIoT化を推進
これまでにない超小型サイズモニタ
>詳細はこちら
大型回転機械状態監視モニタ VM-7シリーズ
米国石油協会規格(API St’d 670)、産業用制御システムに対するセキュリティ認証(Achilles Level2)による高信頼設計
※ AchillesはGE Digitalの登録商標です。
>詳細はこちら
振動解析・診断システム
複雑な機械振動を解析・診断し、わかりやすく見える化。異常兆候を見逃しません。
振動解析診断システム infiSYS RV-200
すべての回転機械に対応する解析診断システム
振動解析により機械の異常兆候を検知するシステム。事前対策により生産停止のリスクを低減できます。
精密診断により異常原因と部位を推定でき効率的な保全をサポートします。
>詳細はこちら
ポータブル振動解析システム Kenjin
小型・軽量ながら高機能多チャンネル
ポータブル振動解析システム
機動性に優れた小型軽量の振動解析システムです。
異常発生時における現地での振動解析やスタートアップ/シャットダウン時のデータ収集に最適です。
>詳細はこちら
総合プラットホーム S-STation
複数のエリアに点在する回転機械の状態を
統合監視するプラットホーム
広範囲に点在する回転機械の状態を統合監視するプラットフォームです。
infiSYS RV-200からの必要な情報を収集・管理すると共に遠隔からでも技術者によるリアルタイムな診断が可能です。
>詳細はこちら

渦電流式変位センサ
特殊センサ素材の開発によって、卓越した温度特性と長期安定性を堅持し、さらに高温、低温、高圧など過酷な条件に対する優れた耐環境性を実現した非接触変位計シリーズ。
生産設備の監視、製品品質管理から実験、研究用まで幅広い用途での豊富な実績があります。
タッチロール式厚さ計 VNDシリーズ
高い安定性と信頼性を追い求めた 高精度デジタル厚さ計
>詳細はこちら
渦電流式非接触変位センサ Quick RIVERNEW
耐環境性、安定性の優れた渦電流式非接触変位センサ
>詳細はこちら
本質安全防爆構造 渦電流式変位・振動センサVI-Cシリーズ
本質安全防爆構造 Ex ia ⅡC T4 Ga 取得
爆発性ガス雰囲気における変位・振動計測に最適な非接触変位・振動センサ
>詳細はこちら

◆新川電機株式会社の製品ラインナップ
回転機械状態監視システム CMS(Condition Monitoring System)
【無線式センシングシステム e-SWiNS】
920MHz帯無線式センシングシステム
2.4GHz帯ISA100無線式センシングシステム
【状態監視センサ】
渦電流式変位・振動トランスデューサ FKシリーズ
圧電型速度トランスデューサ CVシリーズ
圧電型加速度トランスデューサ CAシリーズ
【状態監視モニタ】
小型状態振動監視モニタ VM-25
大型回転機械状態監視モニタ VM-7シリーズ
【振動解析ソフトウエアパッケージ】
振動解析診断システム infiSYS RV-200
総合プラットホーム S-STation
ポータブル振動解析システム Kenjin
【渦電流式変位センサ】
タッチロール式厚さ計 VNDシリーズ
渦電流式非接触変位センサ Quick RIVERNEW
本質安全防爆構造 渦電流式変位・振動センサVI-Cシリーズ
【ネットワークソリューション】
超小型SCADA UnityBoyⅣ
