本質安全防爆構造 渦電流式変位・振動センサVI-Cシリーズ

メーカーの製品情報サイトはこちら

本質安全防爆構造 Ex ia ⅡC T4 Ga 取得
爆発性ガス雰囲気における変位・振動計測に最適な非接触変位・振動センサ

VI-Cシリーズ工業用変位・振動計は「工業計器」として求められる安全性能、遠隔伝送、保守性などを備えた渦電流式非接触変位・振動センサです。
水素などのエネルギー産業、石油・石油化学産業など爆発性ガスを取り扱うプロセス機器の変位、振動など状態監視に最適です。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

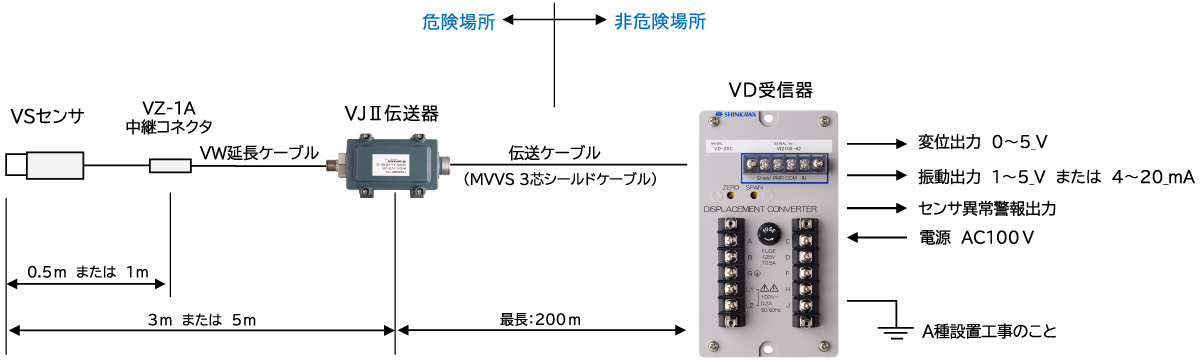

システム構成図


特長

非接触変位・振動計測
静止状態から高周波数の振動現象を非接触で計測
本質安全防爆構造(国内防爆取得)
Ex ia ⅡC T4 Ga
環境性
油、水などが飛散環境でも影響を受けない渦電流方式
測定レンジ
0~1,000μmから25,000μmまで微小な変位・振動から用途に合せて8種類の測定レンジを用意。
最⾧200m伝送
現場設置のセンサから受信器まで⾧距離の信号伝送が可能。

主な使用例

水素設備(製造設備、貯蔵施設、移送設備、水素ステーションのポンプ、圧縮機など/水素エンジン、水素タービン、ロケット液体燃料ポンプの変位・振動監視など)
天然ガス設備(パイプライン、貯蔵施設、精製設備、移送設備のポンプ、圧縮機、BOG圧縮機など)
石油・石油化学、化学合成プラント(精製・合成設備、貯蔵施設、移送設備のポンプ、圧縮機など)
火力発電所(天然ガス貯蔵・移送設備のポンプ、圧縮機/石炭移送コンベア、ミル装置/ガスタービンの変位、振動監視など)
その他、可燃性ガス、爆発性ガスを取り扱うプラント、機器

これらはアプリケーションの一例です。
この他のアプリケーション例はメーカーのサイトからご覧ください。
