振動解析診断システム infiSYS RV-200

メーカーの製品情報サイトはこちら

すべての回転機械に対応する解析診断システム

回転機械の振動データを位相解析および周波数解析して、振動解析に必要な各種解析グラフとして展開する振動解析診断システムです。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

あらゆる回転機械に対応し、
安全操業と運転効率向上をサポートする振動解析診断システム


◆導入メリット
プラント運転の最適化でお客様の生産性と信頼性向上をサポートします。
微細な振動の変化や特徴から異常兆候を検知。事前対策によって生産停止のリスクを低減します。
精密診断によって、異常原因/部位の推定と内容の詳細な解析を実現。適切で効率的な保全をサポートします。

◆特徴
全ての回転機械に対応
転がり軸受で支持された汎用回転機械から、すべり軸受で支持された大型回転機械まで、すべてに対応しています。
高速かつ多様なシステム構成
高速データ収集や他社製を含む各種状態監視モニタとの組合せが可能で、多様なシステム構成が構築できます。
高度なデータ解析と豊富なグラフ
機械の種類や解析したい異常状態に合わせて、振動診断技術者の高度なニーズに応える豊富な解析グラフを展開できます。
ユーザーフレンドリーな操作性と描画機能
ドラッグ&ドロップによるグラフ表示操作や、タブ選択によるグラフエリアのページ切り替えなど、直感的な操作ができます。

システム構成図

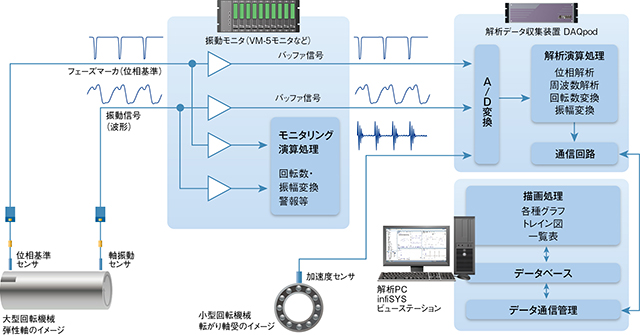

基本システム
大型回転機械では位相基準と軸振動波形を取り込み、位相解析と周波数解析を行って、各種解析グラフとして表示します。 また汎用回転機械ではケーシングの加速度/速度振動波形を取り込み、周波数解析をベースに各種解析グラフとして表示します。

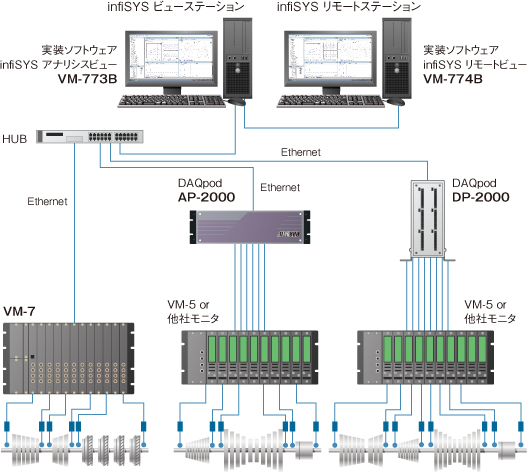

大型回転機械で使用する場合のシステム構成例
主に軸振動センサで捕らえた振動波形を基に、定格回転における振動監視、異常解析やスタートアップ/シャットダウン時の軸の挙動解析を行います。

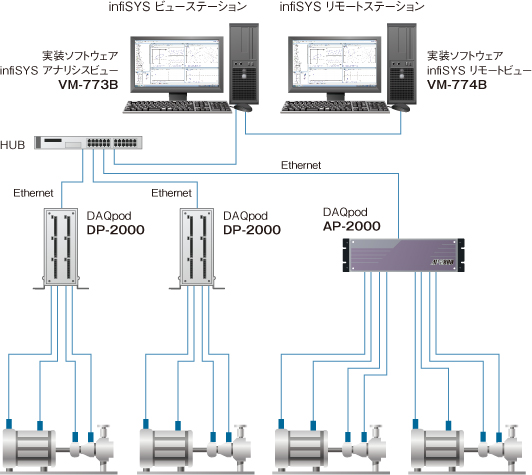

汎用回転機械で使用する場合のシステム構成例
主に軸受箱に設置した加速度/速度センサで捕らえた振動を基に、オーバーオール振動だけでなく、ベアリング異常に起因する特徴周波数毎の振動値の傾向管理と異常診断を行います。

◆対象機器
蒸気タービン、ガスタービン、発電機、給水ポンプ、ファン、ブロワ、コンプレッサ、BOP装置 など

ポータブル振動解析システム Kenjin
小型・軽量ながら高機能多チャンネル
ポータブル振動解析システム
機動性に優れた小型軽量の振動解析システムです。
異常発生時における現地での振動解析やスタートアップ/シャットダウン時のデータ収集に最適です。
>詳細はこちら
総合プラットホーム S-STation
複数のエリアに点在する回転機械の状態を
統合監視するプラットホーム
広範囲に点在する回転機械の状態を統合監視するプラットフォームです。
infiSYS RV-200からの必要な情報を収集・管理すると共に遠隔からでも技術者によるリアルタイムな診断が可能です。
>詳細はこちら
