新川電機株式会社

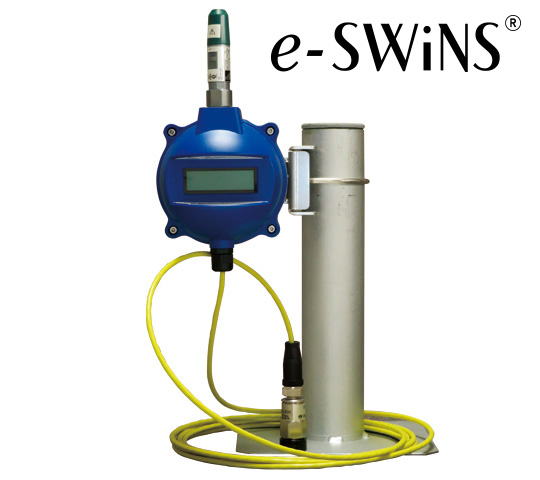

無線式センシングシステム e-SWiNS

メーカーの製品情報サイトはこちら

機器の状態監視に最適な無線式センシングシステム。

機器の振動と温度による傾向監視、振動周波数解析は状態監視保全（CBM）、予知保全（PM）の判断に重要なデータを提供します。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

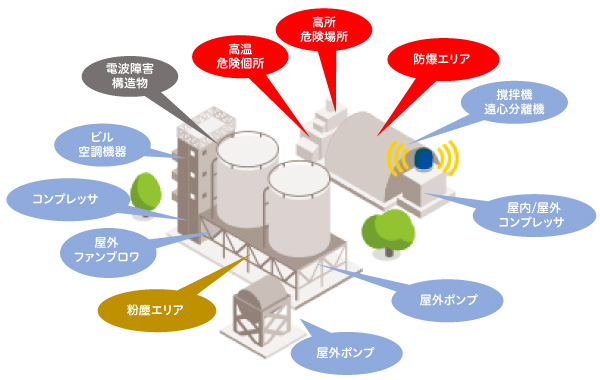

工場設備と無線式センシングシステムe-SWiNS
回転機械の特性と設置環境に適した5種類の無線振動センサをラインナップしました。

◆無線振動センサセレクションガイド
920MHz帯無線センシングシステム
 2.4GHz帯ISA100
無線センシングシステム
特徴
 ・電波障害物の影響を受けにくい920MHz帯を使用。
・屋外最⻑1.2km（中継機2台使用で最⻑3.6km）の⻑距離伝送。
・取り付け、取り扱いが簡単なセンサ一体型タイプ。
・小型センサで小型回転機、狭所部にも取り付けできるセンサ分離タイプ。
・振動周波数分析（FFT）トップ10またはトップ5を伝送。
・振動と温度を同時測定、伝送。（1部機種を除く）		 ・石油／化学、ガスプラントに最適。
・本質安全防爆構造。
・10 kHz応答。
・振動波形を伝送。
・振動と温度を伝送。
・工業用ワイヤレス規格ISA100。
機種・外観
 電源供給型子機
（4ch センサ分離タイプ）
WS-1APC		 バッテリー型 子機
（センサ分離タイプ）
WS-1CBS-C		 バッテリー型 子機
（センサ一体タイプ）
WS-1BBS-B		 バッテリー型 子機
（センサ分離タイプ、耐環境型）
AA26-001-BS		 バッテリー型 子機
（センサ分離タイプ）
WS-1CBS-C
お勧めポイント
 ・4ch入力。
・⻑距離通信。
・高温箇所。		 ・小型回転機、狭所部にも取り付けやすい小型センサ。
・10kHz応答
・高温箇所。		 ・取り扱いが便利なオールインワン構造。
・10kHz応答。		 ・⻑距離通信。
・大容量バッテリー。
・堅牢ボックス収納。
・30秒毎データ伝送。		 ・本質安全防爆構造
・振動波形伝送
・小型回転機、狭所部にも取り付けやすい小型センサ。
通信距離
（見通し距離）
 屋内 500m
屋外 1.2km
（中継機使用時 最⻑3.6km）		 屋内 50m
屋外 150m
（中継機使用時 最⻑2.5km）		 屋内 500m
屋外 1.2km
（中継機使用時 最⻑3.6km）		 屋外 500m
測定パラメータ
（伝送データ）
振動
 ・振動OA、FFTトップ10（以下のパターンよりスイッチ設定）
  パターン1：加速度
  パターン2：速度
  パターン3：加速度、e-加速度、速度（e-加速度：エンベロープ検波加速度）
  パターン4：e-加速度、速度、変位（e-加速度：エンベロープ検波加速度）		 ・振動速度OA、FFTトップ5
・温度		 ・振動加速度OAまたは速度OA
・波形データ
・温度
温度
 なし -40〜+120℃ -10〜+55℃ 0〜+80℃ ・-40〜+120℃
最高使用温度 120℃（センサ） 120℃（センサ） 55℃ 80℃（センサ） 120℃（センサ）
＊防爆仕様60℃
保護等級 IP67（センサ）
IP64相当（子機）		 IP67（センサ）
IP66（子機）		 IP66 IP64相当（センサ）
IP64相当（子機）		 IP67（センサ）
IP66（子機）

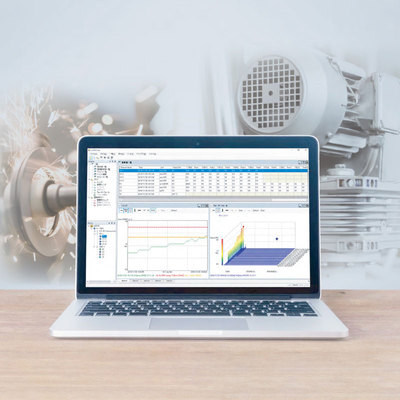

infiSYS 3.0 設備状態傾向監視用ソフトウェア（WEBブラウザ対応版）
infiSYS 3.0(infiSYS アナリシスビュー）はお客様のスマート保安の取り組みに対して、回転機械設備の持続的なパフォーマンス維持を支援する設備状態傾向監視用ソフトウェアです。infiSYS 3.0の導入で、容易にめざすべき保全の第一歩を実感いただけます。

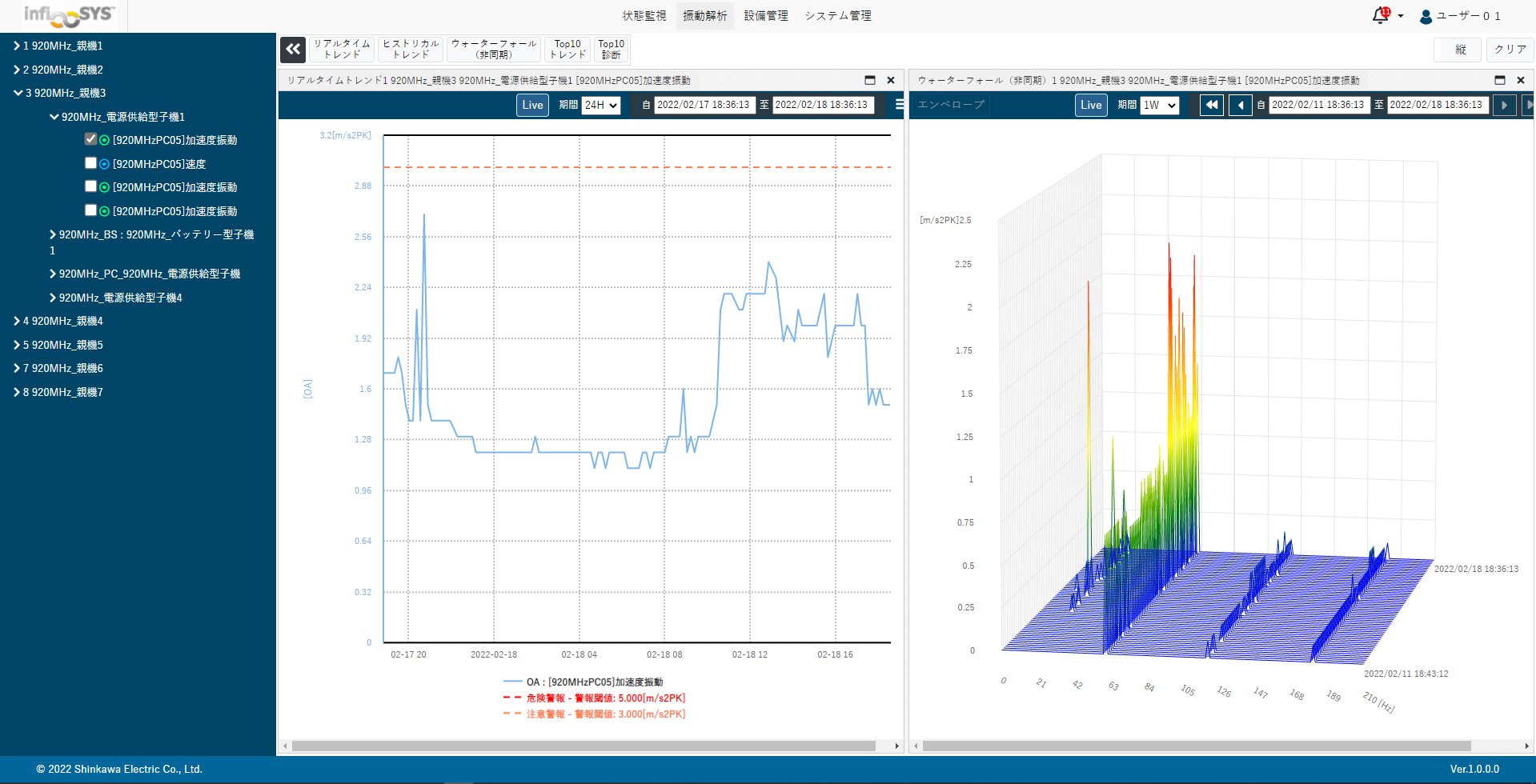

● 気になる設備の状態はいつでも把握！ 〜 現場でも・事務所でも 〜
WEBブラウザにて、いつでもどこでも監視・一部設定変更が可能です。
● 豊富な機能
infiSYS 3.0で新たに搭載されたWEB表示機能をはじめ、メール送信、レポートファイル出力、簡易診断など様々な機能を搭載しています。

システム構成
infiSYS 3.0 設備状態傾向監視用ソフトウェア（WEBブラウザ対応版）システム構成イメージ
＞infiSYS 3.0の詳細はこちら


920MHz帯無線式センシングシステム
障害物の影響を受けにくい920MHz帯を採用した
機械の状態監視用無線式センシングシステム
障害物の影響を受けにくい920MHz帯無線を使用することで屋外最大1,200mの長距離伝送が可能です。
子機（現場に設置する送信側）は「電源供給型」「バッテリー型」「耐環境性を考慮した耐環境型」に「センサ一体タイプ」「センサ分離タイプ」とラインナップが豊富です。
＞詳細はこちら

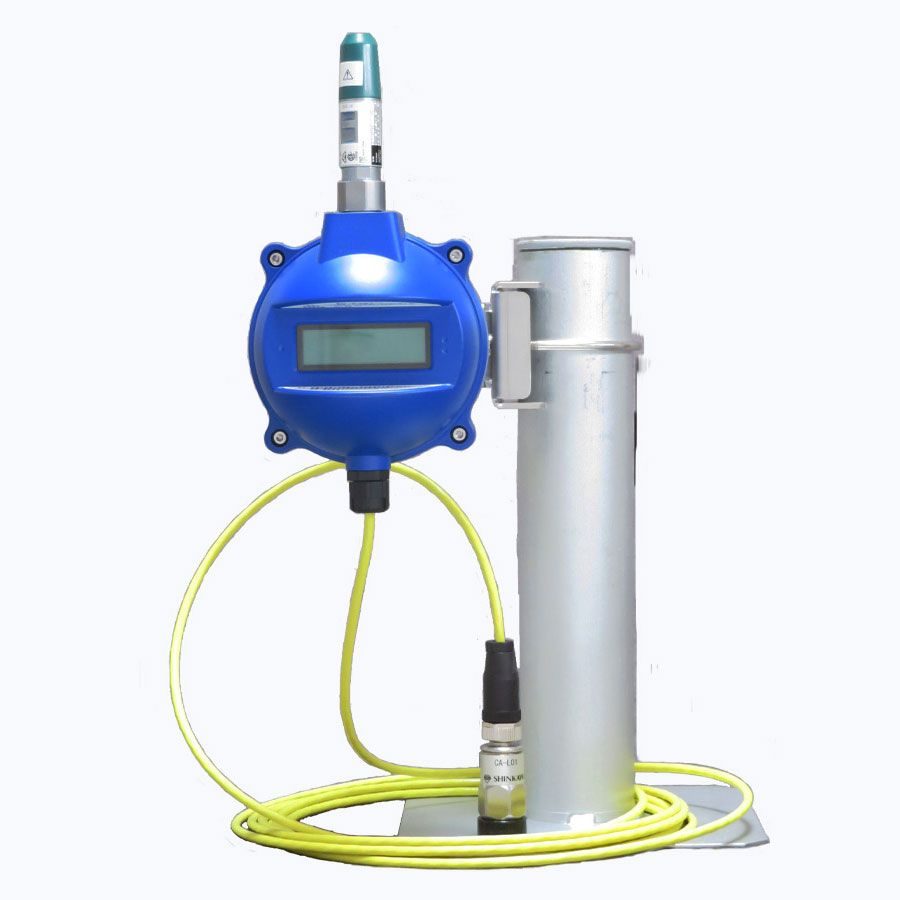

2.4GHz帯ISA100無線式センシングシステム
2.4GHz帯（ISA100）を採用した
重要汎用機械振動診断に最適な
無線式センシングシステム
石油化学や石油精製など防爆が要求される環境に設置できる防爆型ワイヤレス振動センサです。
国際的な無線ネットワーク規格「ISA100」を採用する事で、振動と共に圧力・流量など各種プロセスデータを併せて管理できるようになりました。
＞詳細はこちら
※e-SWiNS（登録第5827767号）、infiSYS（登録第5442144号）は新川電機株式会社の登録商標です。
