大型回転機械状態監視モニタ VM-7シリーズ

メーカーの製品情報サイトはこちら

重要な回転機械の状態監視に最適なモニタ

回転機械の規模に合わせてフレキシブルに対応する米国石油協会規格に基づいて設計された監視モニタ
石油化学プラントや発電所におけるタービン/コンプレッサなど重要な回転機械の状態監視に最適なモニタです。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

ISO規格やAPI米国石油協会規格などに基づき設計されたモニタ。特にAPI St'd 670で詳細に規定された、プラントにおいて重要な位置づけを担う回転機械の保護監視モニタとしての機能・特徴を備えています。完全にデジタル化されたモニタモジュールは、TSI(Turbine Supervisory Instrumentation:タービン監視計器)に代表される各種回転機械の17種類の計測パラメータに対応します。共通のハードウェアはPCを使って必要な計測パラメータ対応モジュールに設定可能です。

◆特徴
制御デバイスの通信の堅牢性に関する国際的な認証であるAchilles認証Level2を取得
産業用制御システムの通信セキュリティに関する国際的な認証制度であるAchilles認証Level 2を取得しました。インターネットを経由したサイバー攻撃はもちろん、端末機器からのサイバー攻撃にも堅牢性を発揮します。石油化学プラントや発電所などの重要インフラの安定操業に貢献します。
19インチラックに振動モニタ44CHまで実装可能
5種類のモジュールで17種類の監視パラメータに対応
PCよりモジュールのコンフィグレーション設定が可能
全てのモジュールはラック前面より実装・取外しが可能、さらにホットリプレースに対応
電源の二重化ならびに上位ネットワーク通信の二重化による高い信頼性
解析ボード搭載により、infiSYS RV-200 解析診断システムに直結
※ AchillesはGE Digitalの登録商標です。

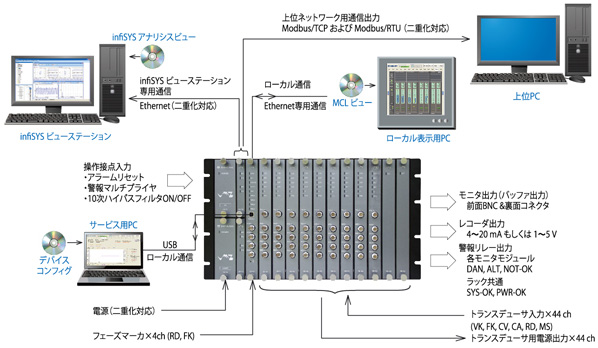

周辺機器との構成例(データ伝送)

小型状態振動監視モニタ VM-25
状態監視のIoT化を推進
これまでにない超小型サイズモニタ
VM-25シリーズモニタは、デジタル通信(Modbus/TCP)を標準搭載し状態監視のIoT化を促進するモニタ。回転機械の状態監視に必要な機能を選択できる新設計でコスト削減に貢献します。また、超小型モニタのため、設置する場所を選ばず新たなシステム構築や既存設備であっても容易に導入することが可能です。
>詳細はこちら

振動センサ
状態監視、振動解析のための振動センサ
渦電流式変位・振動トランスデューサ FKシリーズ
小型回転機からタービン、コンプレッサまで
軸振動、軸位置、回転数、位相基準、偏心および伸び差を非接触計測
>詳細はこちら
圧電型速度トランスデューサ CVシリーズ
回転機械の広帯域振動の評価に広く持ち入れられているISO 20816にもとづく測定と評価に適用できます。
>詳細はこちら
圧電型加速度トランスデューサ CAシリーズ
応答周波数帯域が広く軸受の異常、ギアの異常などから発生する振動現象の検出に有効です。
>詳細はこちら

振動解析・診断システム
複雑な機械振動を解析・診断し、わかりやすく見える化。異常兆候を見逃しません。
振動解析診断システム infiSYS RV-200
すべての回転機械に対応する解析診断システム
振動解析により機械の異常兆候を検知するシステム。事前対策により生産停止のリスクを低減できます。
精密診断により異常原因と部位を推定でき効率的な保全をサポートします。
>詳細はこちら
ポータブル振動解析システム Kenjin
小型・軽量ながら高機能多チャンネル
ポータブル振動解析システム
機動性に優れた小型軽量の振動解析システムです。
異常発生時における現地での振動解析やスタートアップ/シャットダウン時のデータ収集に最適です。
>詳細はこちら
総合プラットホーム S-STation
複数のエリアに点在する回転機械の状態を
統合監視するプラットホーム
広範囲に点在する回転機械の状態を統合監視するプラットフォームです。
infiSYS RV-200からの必要な情報を収集・管理すると共に遠隔からでも技術者によるリアルタイムな診断が可能です。
>詳細はこちら
