新川電機株式会社
クラウド型状態監視システム ZARK & Machine Dossier
世界最小クラスの高機能小型無線振動センサとクラウド型状態監視データ活用プラットフォーム
既存設備を手軽にIoT化。
状態監視データの自動収集と情報のDX化を小規模からスタート。
あらゆる産業の生産現場では稼働中の設備の状態を把握し、適切なタイミングでメンテナンスを行なう状態監視保全（CBM：Condition Based Maintenance）や予知保全（PM：Predictive Maintenance）によって安定操業と設備保全業務の効率化が注目されています。
クラウド型データ活用プラットフォームはチャンネル数による年間定額制の使用料のため、機械1台の小規模システムからでも安心の初期導入コストです。
- 新川電機株式会社
-
【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F
【電話番号】03-3263-4411
| 既存設備を手軽にIoT化。 状態監視データの自動収集と情報のDX化を小規模からスタート。 |
| あらゆる産業の生産現場では稼働中の設備の状態を把握し、適切なタイミングでメンテナンスを行なう状態監視保全（CBM：Condition Based Maintenance）や予知保全（PM：Predictive Maintenance）によって安定操業と設備保全業務の効率化が注目されています。 クラウド型データ活用プラットフォームはチャンネル数による年間定額制の使用料のため、機械1台の小規模システムからでも安心の初期導入コストです。 |
|
選ばれる8つのポイント 1 |
| 世界最小クラス* 高機能、無線振動・温度センサ |
||
| 世界最小クラスのサイズでセンサ設置スペースの少ない小型回転機械や狭所部への取付が可能です。 | ||
| 回転機械から発生する振動はその大きさと周波数に異常の原因やわずかな異常兆候や劣化の進行状況示す情報が含まれており、回転機械の状態監視、適切な保全へ有効なパラメータです。 ZARK Nano無線振動センサは、これらの有効なパラメータを検知、処理しBluetoothで無線送信します。 |
||
|
||
| ＊新川電機調べ（2022年9月現在） |
選ばれる8つのポイント 2 |

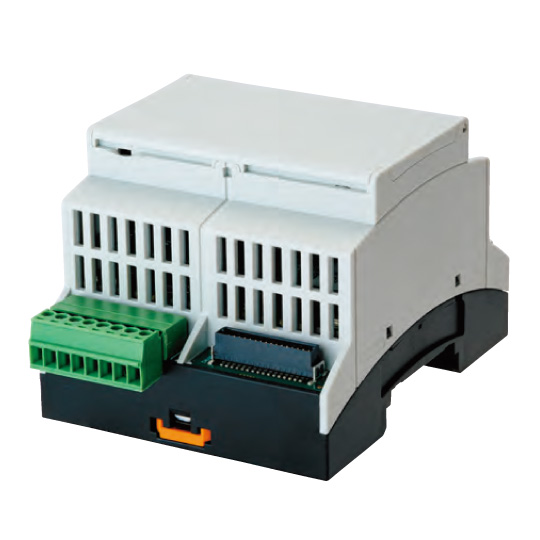

| 業界初* 無線振動センサと有線型振動センサ/4〜20 mA入力が可能なクラウド中継機 |
|||||||||||||
| 1台の中継機で最大16台の無線振動センサ(ZARK Nano)を接続し、無線ルータなどを経由し、クラウド上のデータ活用プラットフォームに自動収集、監視します。 | |||||||||||||
| また無線振動センサ（ZARK Nano）からの振動、温度以外の有線型振動センサの波形データや圧力、流量、電流などプロセスデータ（4〜20 mA)、回転パルス信号も入力可能です。既設の各種センサからの信号をクラウド上の保全データ活用プラットフォーム上で一括監視、保全データ、情報の蓄積、共有活用ができます。 | |||||||||||||
|
|||||||||||||
| ＊新川電機調べ（2022年9月現在） | |||||||||||||
選ばれる8つのポイント 3 |

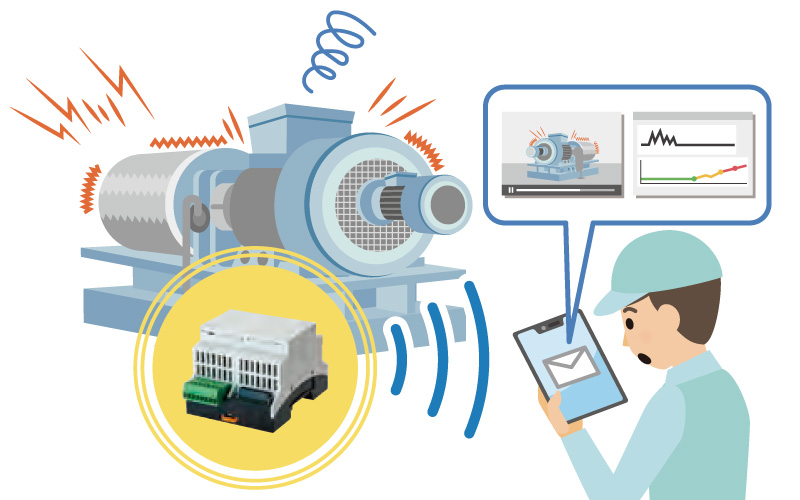

| 異常兆候、異常発生を見逃さない警報機能 |
| ・Wake Up機能 無線振動センサのデータ収集周期に関わらず、アラーム閾値を超えた場合、自動で振動データ（スペクトルデータ）を収集し記録します。 異常発生時のデータは劣化・故障部位の推定などメンテナンス計画の立案に有効です。 |
| ・スペクトル警報機能 回転機械の回転数（次数）によるスペクトル警報（周波数帯域警報）で振動OA値だけでは検知できない異常兆候を捉えます。 |
| ・警報メール通知機能 警報発生時、あらかじめ登録されたユーザに自動メール送信します。 ・警報発生装置名称 ・発生時刻 ・発生時の測定値 ・警報ステータス ・警報設定値 |
 |
選ばれる8つのポイント 4 |
| 回転機械の健全性、劣化状況をクラウドで状態監視 |

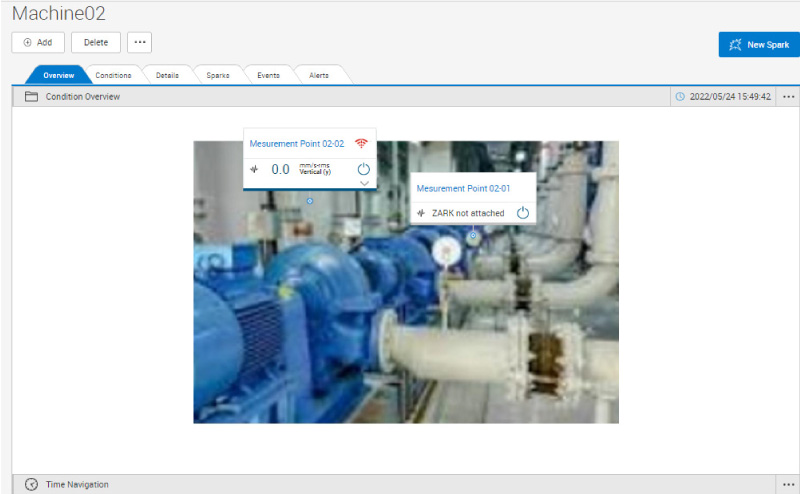

| ・マシン状態表示画面 回転機械イラストまたは写真上に測定点、現在測定値、警報ステータスを表示します。 |
 |

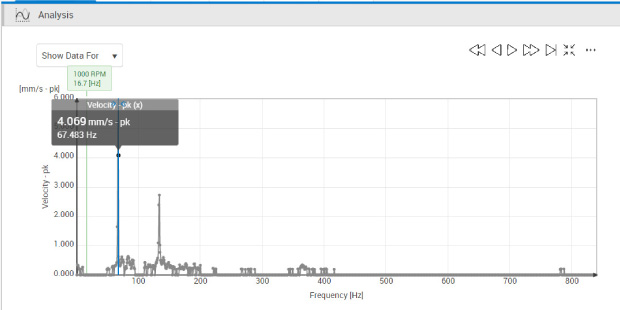

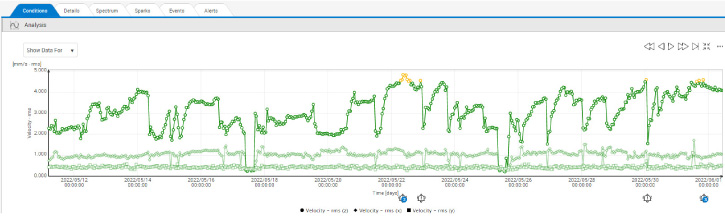

| ・トレンドグラフ／スペクトルグラフ トレンド画面上の任意のポイントにクリックすれば、スペクトルグラフ、振動波形、コメントを記録、閲覧ができます。 |
  |

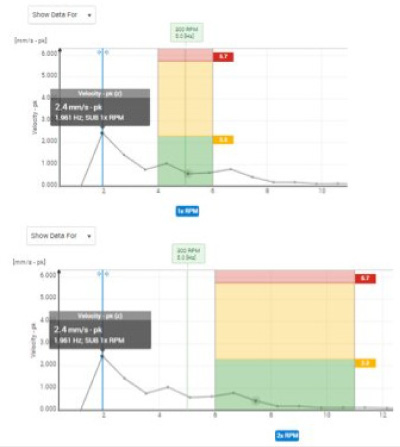

| ・スペクトルグラフ＋スペクトル警報 スペクトルグラフ上に回転機械の回転数による6つの周波数帯域別に設定された警報閾値を表示します。 |
 |
選ばれる8つのポイント 5 |
| 状態監視データを自動帳票出力 |
| ・毎月1日あるいは1週間指定曜日に自動帳票作成、メール送信 |
 |

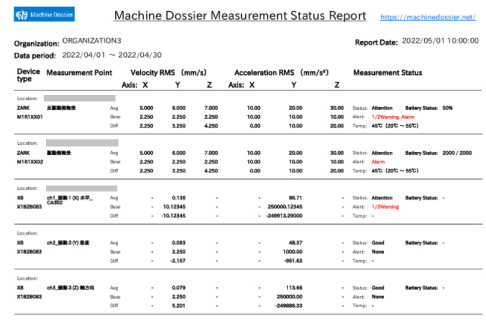

| ・設定された期間の帳票作成 測定点・測定デバイス種類、振動OA平均値、平均値とベース値の差、警報ステータス、温度、バッテリー残量など |
 |

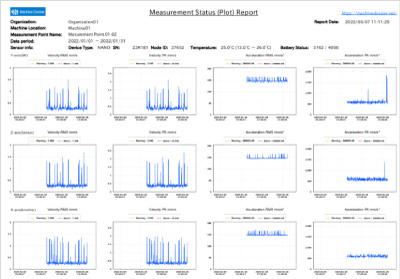

| 測定状態グラフ帳票例 |
選ばれる8つのポイント 6 |
| セキュリティ |
 |
| ・お客様グループ内での運用セキュリティ 管理メンバー層による一般メンバー層のメンバー設定、パスワード設定、アクセス、操作、メール配信、設定権限の無効化と許可管理 |
| ・測定データの暗号化送信 現場で測定したデータは暗号化処理を行いクラウドのデータ活用プラットフォームへ送信するため、大事なデータの漏洩を防ぎ安心・安全なシステムを実現します。 |
選ばれる8つのポイント 7 |

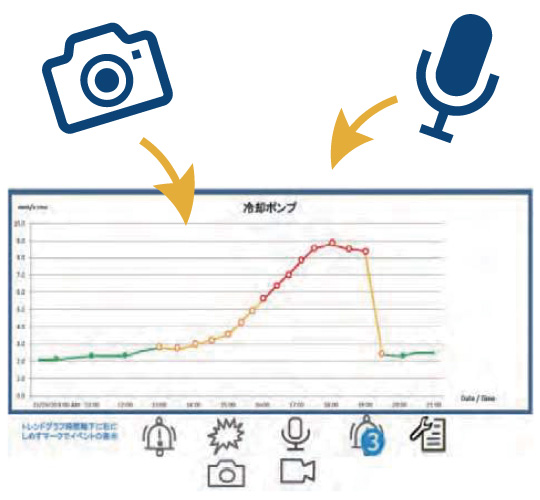

| マルチメディア入力（オプション） |
| トレンドグラフ上に現場の画像データ、音声データ、テキストデータを保存。 問題解決のための、より詳細な記録、情報をメンバーと共有できます。 |
 |
選ばれる8つのポイント 8 |
| 振動遠隔状態監視サービス（オプション） |
| 振動問題のサポートもお任せください。 弊社の振動診断士＊が訪問あるいはリモートセンシングセンターからデータを共有し、振動の解析診断、トラブルシューティング、振動問題の解決をアシストします。 |
 |

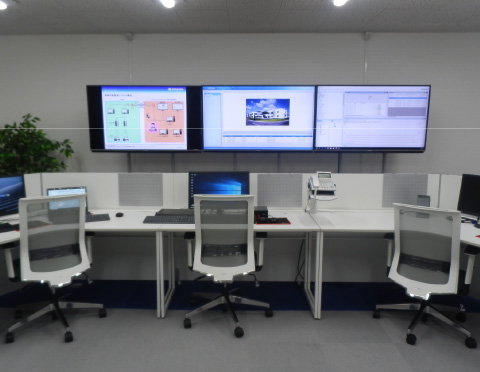

| リモートセンシングセンター（広島県東広島市） |
| ＊ISO18436-2 ISO状態監視診断技術者（振動）を示します。 |
|
 |
| ※ZARK（登録第6302434号）、ZARK Nano（登録第6273377号）、ZARK X8II(登録第6302435号)、Machine Dossier（登録第6602721号）は新川電機株式会社の登録商標です。 |
