920MHz帯無線式センシングシステム

メーカーの製品情報サイトはこちら

障害物の影響を受けにくい920MHz帯を採用
無線式センシングシステム

機器や配線費用など、監視設備用のコストを抑えられるのが無線式のメリット。回転機械の異常診断には継続的な監視が必須です。
そんな課題を解決するのが920MHZ帯域を採用したe-SWiNSです。使用条件やアプリケーションに合わせて4つの子機から選択可能です。
※本製品の販売および使用は、日本国内に限定されます。

この企業の登録製品はこちら

新川電機株式会社

【所在地】〒102-0083東京都千代田区麹町4-3-3新麹町ビル3F

【電話番号】03-3263-4411

【URL】https://www.shinkawa.co.jp/

e-SWiNSには4つのラインナップがあります。
電源供給型 子機
屋外1,200mもの通信距離を誇るパワードタイプ
バッテリー型 子機(センサ分離タイプ)
機械の振動監視と温度監視の両方を実現する、小型振動・温度無線センサ
バッテリー型 子機(センサ一体タイプ)
センサ、バッテリー、アンテナが一体型になった、振動変位・速度・加速度と温度を測定できる無線センサ
バッテリー型 子機(センサ分離タイプ、耐環境対応)
耐環境性を向上、30秒周期の振動と温度データ送信を実現する無線センサ

◆特徴
確かな監視システムの構築をサポート
データ収集ソフトウェアで振動の傾向管理
定期的に、自動的に機械の状態を監視
オーバーオール振動値、周波数分析TOP5 / TOP10を伝送
障害物の影響を受けにくい
ワイヤレスでありながら優れた回析性
追加取付け工事の負担低減
ケーブル敷設工事費の削減
多数ある機械設備を一元管理
最大504台の子機が接続可能*
*バッテリー型 子機 (センサ一体タイプ、センサ分離タイプ)のみ対象、付加コード選択

子機ラインナップ

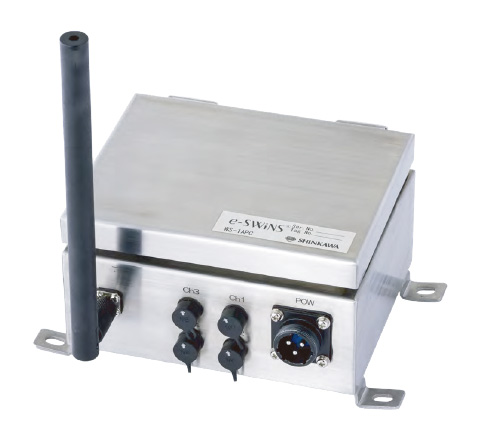

電源供給型 子機

屋外1,200mもの通信距離を誇るパワードタイプ(電源供給型子機)
屋内500m、屋外1,200mの通信距離
当社既存のCA/CVトランスデューサなど、さまざまなトランスデューサが使用可能
1台の子機に最大4台のトランスデューサを取り付け可能。違う種類のトランスデューサでもOK
1システムあたり最大64台の子機(256台のトランスデューサ)を接続可能

バッテリー型 子機(センサ分離タイプ)

振動変位・速度・加速度・温度を測定できる小型振動・温度無線センサ
最大10 kHzまでの振動加速度測定
センサ外形(mm) 50 (H) × 24.6 (φ)
振動変位・速度・加速度、周波数分析TOP10を測定
6時間周期のデータ伝送で最長5年間の長寿命稼働
1システムあたり最大504台の子機を接続可能*
*付加コード選択時

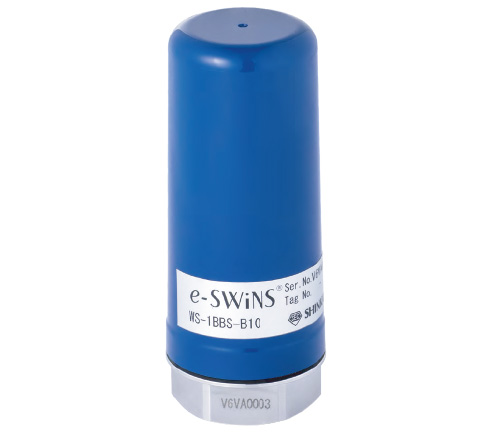

バッテリー型 子機(センサ一体タイプ)

センサ、バッテリー、アンテナが一体型になった、振動変位・速度・加速度、温度を測定できる無線センサ
最大10kHzまでの振動加速度測定
振動変位・速度・加速度、周波数分析TOP10を測定
6時間周期のデータ伝送で最長5年間の長寿命稼働
1システムあたり最大504台の子機を接続可能*
*付加コード選択時

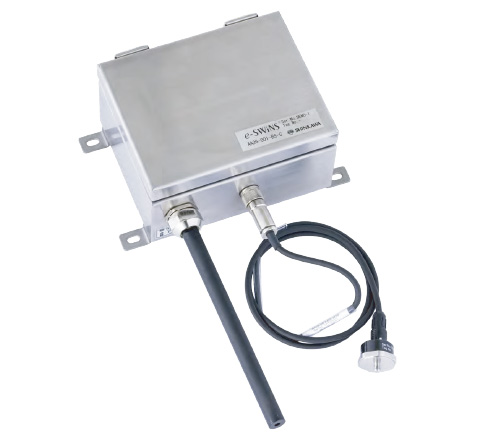

バッテリー型 子機(センサ分離タイプ、耐環境対応)

耐環境性を向上した振動監視と温度監視を実現する無線センサ
IP64相当、堅牢コンバータによる耐環境設計
振動、表面温度を同時に監視可能
30秒周期のデータ伝送で最長3年間稼働
1システムあたり最大64台の子機を接続可能

全体のシステム構成イメージ

2.4GHz帯ISA100無線式センシングシステム
2.4GHz帯(ISA100)を採用した
重要汎用機械振動診断に最適な
無線式センシングシステム
機器や配線費用など、監視設備用のコストを抑えられるのが無線式のメリット。回転機械の異常診断には継続的な監視が必須です。
そんな課題を解決するのが2.4GHz帯域を採用したe-SWiNSです。使用条件やアプリケーションに合わせて4つの子機から選択可能です。
