IRDシリーズ IRDS-WG【スレーブ】

メーカーの製品情報サイトはこちら

関数波形生成モジュール

本モジュールは、IRDシリーズの関数波形生成モジュールです。正弦波、三角波、のこぎり波などの周期関数波形やPC で作成した任意の波形を最大4軸で生成することができます。

この企業の登録製品はこちら

サンテスト(株)

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長
IRDS-WG-1:1軸の波形を生成、IRDS-WG-4:4軸の波形を生成
生成した波形を他のスレーブモジュールよりアナログ出力(IRDS-AIO,IRDS-AO4)、またはディジタル出力(IRDS-DO)
IRDマスタモジュールを通してフィールドバス(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)へ転送
マスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア(IRD Manager)で内部設定を変更
パソコンで作成した波形(CSVファイル)、フィールドバス上位機器から設定した波形、IRD Managerで作成した波形を生成
IRD Managerを用いて波形データを専用メモリカードに保存すれば、最大12,000点の波形を生成可能
関数発生機能:正弦波、余弦波、三角波、矩形波、のこぎり波を生成
外部波形入力:外部から入力した波形に開始/停止時の振幅の勾配を付けることが可能
波形加算:2個の波形を加算した波形を生成
SYNC出力:関数の波形と同期した信号を出力
外部クロック入出力:複数のIRDS-WGや外部信号源と同期
別のIRDS-WGと同期したり、上位機器からのクロックに同期して波形を出力することが可能
RoHS指令対応

◆仕様
同期クロック出力点数 1点(他のIRDS-WGとの接続専用) 出力 フォトカプラ
同期クロック入力点数 1点 入力 フォトカプラ

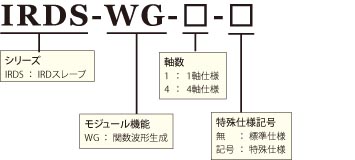

◆型式


◆モジュール一覧表
モジュール種別 型式 機能
マスタ IRDM-NB フィールドバス通信機能なし
IRDM-CCL CC-Link Ver2通信機能
IRDM-EP1 Ethernet/IP通信機能
IRDM-DP ProfibusDP通信機能
IRDM-ECT EtherCAT通信機能
スレーブ IRDS-GY 磁歪式リニアセンサ(GYシリーズ)変換器
IRDS-VR-S/M VRレゾルバ(1回転型、多回転型)変換器、アブソリュートエンコーダ
IRDS-VR-L 耐環境型リニアセンサ変換器
IRDS-AIO アナログ入出力
IRDS-AI4 アナログ入力(4軸)
IRDS-AO4 アナログ出力(4軸)
IRDS-DO ディジタル出力、パラレル出力、スイッチ出力
IRDS-SV 油空圧サーボコントローラ、サーボ弁や
DDV(サーボモータ+油圧ポンプ)を駆動
IRDS-VA 電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
IRDS-WG 関数波形生成モジュール(1軸,4軸)、正弦波、矩形波などを生成
IRDS-SA 歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
IRDS-SSI SSI入力モジュール(4軸)

IRDシリーズ
インテリジェント・リモートデバイスシステム
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。
