サンテスト（株）

IRDシリーズ IRDM-CCL【マスタ】

メーカーの製品情報サイトはこちら

CC-Link Ver2 通信機能搭載

IRDM-CCL はCC-Link マスタ局から見るとリモートデバイス局となっており、IRD システムのデータを一括してCC-Link マスタ局に転送します。

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆IRDモジュール装着可能数の計算

【条件1】
マスターモジュールの数＝1
スレーブモジュールの数≦9
消費メモリブロック数≦64

【条件2】
入力バイト数の合計≦256バイト
出力バイト数の合計≦256バイト

◆仕様

CC-Link 機器タイプ	リモートデバイス局（CC-Link Ver.2）	CC-Link 媒体	CC-Link Ver 1.10 対応ケーブル
CC-Link 伝送速度	156kbps / 625kbps / 2.5Mbps / 5Mbps / 10Mbps	CC-Link 占有局数	2～4局占有（IRDSモジュール接続数により自動的に計算）
CC-Link 拡張サイクリック設定	1倍、2倍、4倍、8倍（IRDSモジュール接続数により自動的に計算）	電源電圧	DC24V（±10%）

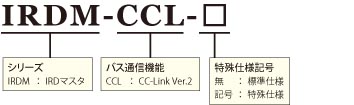

◆型式

◆モジュール一覧表

モジュール種別	型式	機能
マスタ	IRDM-NB	フィールドバス通信機能なし
	IRDM-CCL	CC-Link Ver2通信機能
	IRDM-EP1	Ethernet/IP通信機能
	IRDM-DP	ProfibusDP通信機能
	IRDM-ECT	EtherCAT通信機能
スレーブ	IRDS-GY	磁歪式リニアセンサ（GYシリーズ）変換器
	IRDS-VR-S/M	VRレゾルバ（1回転型、多回転型）変換器、アブソリュートエンコーダ
	IRDS-VR-L	耐環境型リニアセンサ変換器
	IRDS-AIO	アナログ入出力
	IRDS-AI4	アナログ入力（4軸）
	IRDS-AO4	アナログ出力（4軸）
	IRDS-DO	ディジタル出力、パラレル出力、スイッチ出力
	IRDS-SV	油空圧サーボコントローラ、サーボ弁や DDV（サーボモータ+油圧ポンプ）を駆動
	IRDS-VA	電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
	IRDS-WG	関数波形生成モジュール（1軸,4軸）、正弦波、矩形波などを生成
	IRDS-SA	歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
	IRDS-SSI	SSI入力モジュール（4軸）

IRDシリーズ

インテリジェント・リモートデバイスシステム

IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。

＞詳細はこちら
