サンテスト（株）

直線変位測定　差動トランス／リニアエンコーダ／リニアスケール

メーカーの製品情報サイトはこちら

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆サンテストの製品ラインナップ

直線変位を測る

【磁歪式リニアセンサー】

オールインワンシリーズ

コンパクトシリーズ

ハイパフォーマンスシリーズ

リニアプロファイルシリーズ

フレキシブルロッドシリーズ

防爆仕様

【差動トランス】

【ワイヤ式リニアエンコーダ】

【磁気式リニアスケール】

【高精度リニアゲージ】

【Model L2DTシリーズ】

【GMRシリーズ】

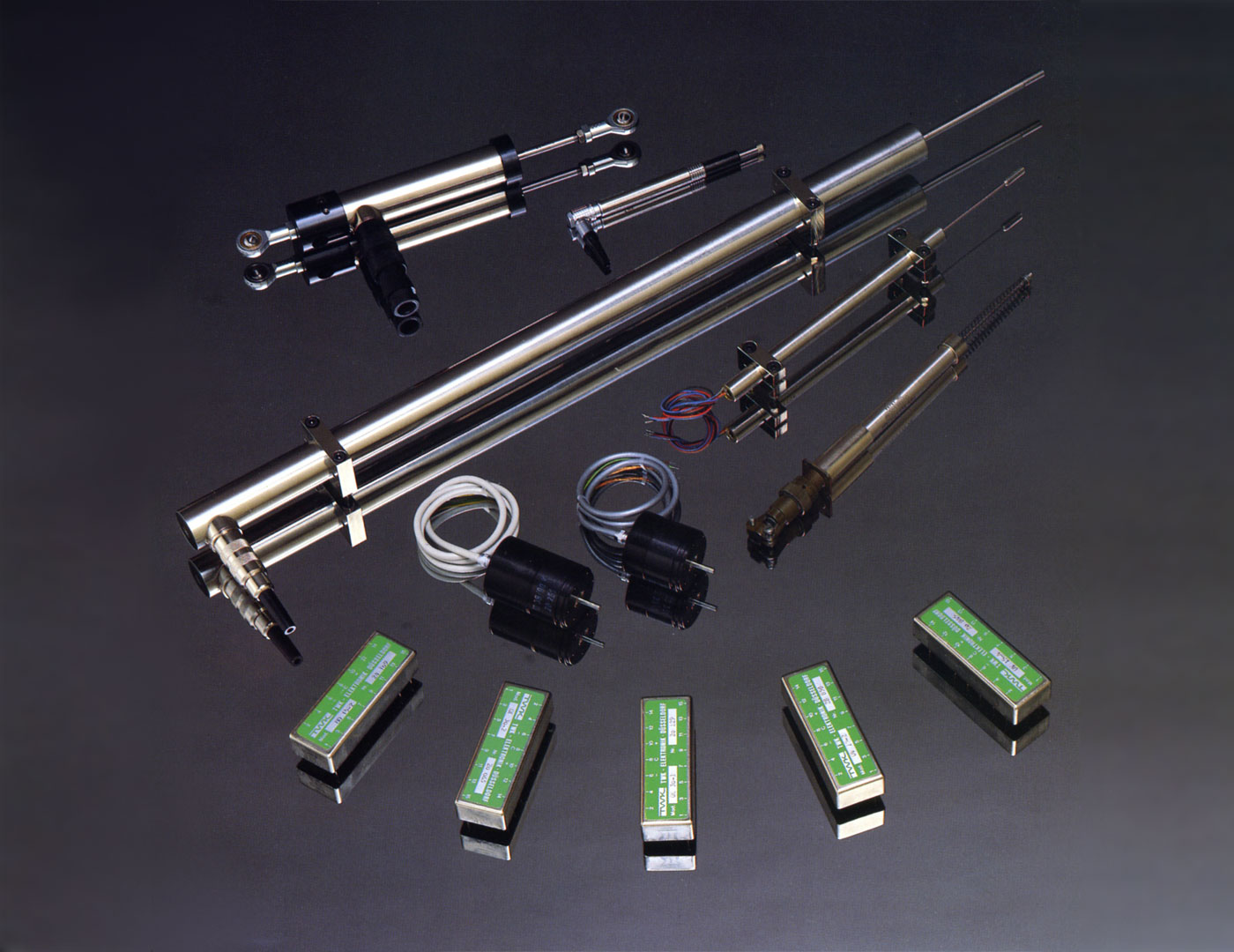

◆差動トランス製品ラインナップ

Sensorex 差動トランス（LVDT）

変位センサとして位置や長さ、厚みの計測などで利用可能

フランス SENSOREX社製差動トランス
■ 無接触変位測定
■ 無限小の分解能
■ 高い再現性
■ 耐環境性
■ 入・出力の絶縁

＞詳細はこちら

TWK 差動トランス（LVDT）

信頼性の高いHalf-Bridge方式を採用

ドイツ TWK社製差動トランス
コイルおよびエレクトロニクスはエポキシモールドされた完全密閉型で耐環境性に優れ、全面磁気シールドされています。

＞詳細はこちら

TWK 差動トランス（LVDT） IW101 Series

信頼性の高いHalf-Bridge方式を採用

ドイツ TWK社製差動トランス
コイル及びエレクトロニクスはエポキシモールドされた完全密封型で耐環境性に優れ、全面磁気シールドがされています。
お客様のニーズに合わせて、より細かく選定できるようになりました。

＞詳細はこちら

◆ワイヤ式リニアエンコーダ製品ラインナップ

TR Electronic ワイヤ式リニアエンコーダ

ドイツ TR Electronic社製
ワイヤ長：2mから60mまで11種類

■任意のエンコーダを選択できるため様々な出力や分解能が可能
■ワイヤボックスのみの交換が可能
■堅牢なアルミ製のワイヤボックス
■ワイヤー重巻き構造であるため高信頼性

＞詳細はこちら

SIKO ワイヤ式リニアエンコーダ SG10シリーズ

ドイツ SIKO社製
コンパクトなワイヤ式リニアエンコーダ

ワイヤ長2m
ワイヤBOXに取り付けられたエンコーダからワイヤ引出し長さに応じてインクメンタル（Push-Pull）信号を出力します。

＞詳細はこちら

SIKO ワイヤ式リニアエンコーダ SG60シリーズ

ドイツ SIKO社製
ワイヤ式リニアエンコーダ

ワイヤ長MAX6m
ワイヤBoxに取り付けられたエンコーダからワイヤ引出し長さに応じたインクリメンタル（Push-Pull）信号を出力します。
また用途・目的によりワイヤ材質を選択することができます。標準のスチールの他に防塵・防水用のプラスチックコーティング付きや振動・衝撃に強いポリエチレン繊維を用意しております。

＞詳細はこちら

◆磁気式リニアスケール製品ラインナップ

SIKO 磁気式リニアスケール MSK320

ドイツ SIKO社製
多用途向け高精度リニアスケール

■分解能：0.1mm
■センサーギャップ：Max. 2.0mm
■保護規格：IP67

＞詳細はこちら

SIKO 磁気式リニアスケール MSK5000

ドイツ SIKO社製
多用途向け高精度リニアスケール

■分解能：0.005mm（オプション：最小1μm）
■センサーギャップ：Max. 2.0mm
■LEDによる状態表示
■基準信号無し

＞詳細はこちら

SIKO 磁気式リニアスケール MSK1000

ドイツ SIKO社製
多用途向け高精度リニアスケール

■分解能：1μm　（オプション：最小0.2μm）
■センサーギャップ：Max. 0.4mm
■LEDによる状態表示
■メタルハウジング
■有効測定長さ：最大3900mm

＞詳細はこちら

SIKO 磁気式リニアスケール MSK2000

ドイツ SIKO社製
多用途向け高精度リニアスケール

■分解能：0.25mm
■センサーギャップ：Max. 10mm
注：ラインドライバの負荷抵抗は470Ω以上にして下さい

＞詳細はこちら

SIKO 磁気式リニアスケール MSK4000

ドイツ SIKO社製
多用途向け高精度リニアスケール

■分解能：0.25mm
■センサーギャップ：Max. 20mm

＞詳細はこちら

SIKO 磁気式リニアスケール MSA510/1

ドイツ SIKO社製
多用途向け高精度リニアスケール

■アブソリュート：SSI出力
■分解能：0.01mm
■センサーギャップ：Max. 1.0mm
■有効測定長さ：最大5100mm

＞詳細はこちら

SIKO 表示器付磁気スケール MA504

ドイツ SIKO社製
表示器付磁気スケール
乾電池駆動

■バッテリー駆動なので、配線不要
■バッテリー寿命：約1年（現場での電池交換が容易）
■表示分解能：0.01mm
■マグテープMB500（精度0.1タイプ）と組合せ（ギャップ：Max.2mm）

＞詳細はこちら

◆高精度リニアゲージ

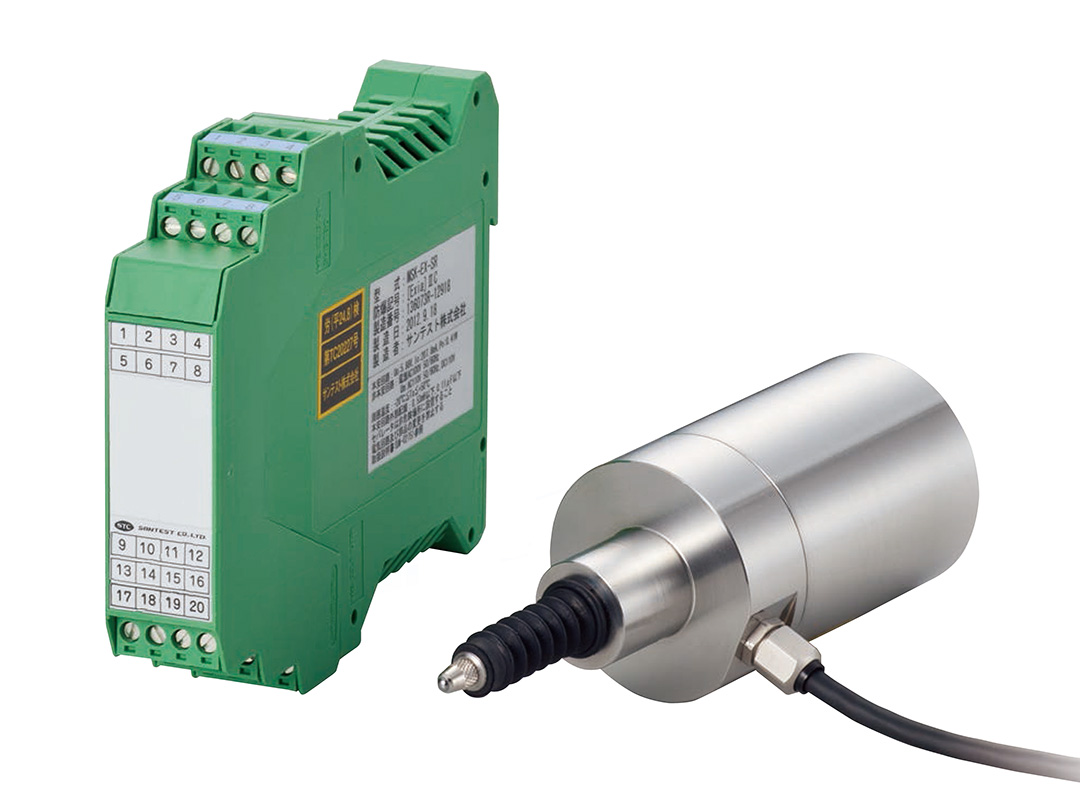

本質安全防爆型高精度リニアゲージ MSK-EX2

国際規格に準拠した本質安全防爆構造

・電源トランス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
・センサは0種危険場所での使用が可能
・分解能は標準1μm、オプションで0.2μmを達成
・DC24V単一電源のみで、A/B相パルスを出力

本質安全防爆構造型

分解能：1μm/0.2μm

＞詳細はこちら

本質安全防爆型高精度リニアゲージ MSK-EXシリーズ

国際規格に準拠した本質安全防爆構造

・電源トンラス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
・センサは0種危険場所での使用が可能
・分解能はMin.0.2μm
・インクリメンタル出力（A/B相パルス）

本質安全防爆構造型

分解能：0.2μm

＞詳細はこちら

非防爆型高精度リニアゲージ ATG1

Φ20の本体に信号処理部まで内蔵したオールインワンタイプ

電源を供給するだけでA/B相パルス信号を出力。
センサ内部には、高精度にN極とS極が交互に着磁された磁気テープと磁気抵抗素子が実装されており、磁気パターンを非接触で検出し、得られたSIN/COS信号から専用LSIにより高精度のパルス信号を出力

IP67 防塵防水構造

分解能：1μm/0.2μm

＞詳細はこちら

◆Model L2DTシリーズ

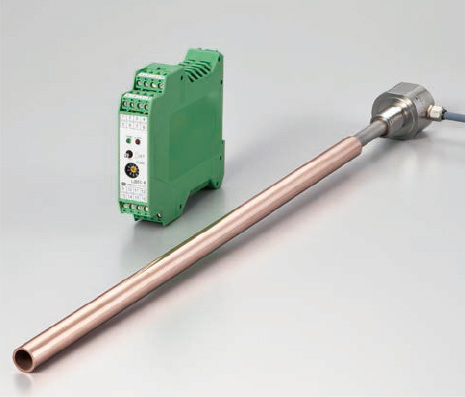

インダクタンス方式・ロバスト変位センサ L2DT

機械的変位に比例する
インダクタンス変化を応用した変位センサ

・L2DT （Linear Inductance-L Displacement Transducer）は機械的変位に比例するインダクタンス変化を応用した変位センサです。
・L2DTセンサは、SUS304製のセンサプローブ内にソレノイド状コイルが収納されたシンプルな構造です。銅スリーブがセンサプローブを覆うことにより変化するインダクタンスを検知します。
・L2DTC-4コントローラとの組み合わせにより、アナログ電圧/電流出力、2点の接点出力が得られます。
・高耐熱構造によりセンサ部は150℃連続使用が可能です。
・フルアブソリュート方式センサです。

耐熱150℃

フルアブソリュートセンサ

＞詳細はこちら
