サンテスト（株）

IRDシリーズ IRDS-DO【スレーブ】

メーカーの製品情報サイトはこちら

ディジタル出力モジュール

本モジュールは、IRDシリーズのディジタルパラレル出力およびスイッチ出力モジュールです。他のIRDスレーブモジュール、あるいはフィールドバス上位機器からのデータを、パラレル出力、スイッチ出力します。

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長

	・	IRDマスタモジュールを通して、フィールドバス（CC-Link, EtherNet/IP, PROFIBUS, EtherCAT）からのデータをディジタル出力
	・	他のスレーブモジュールから転送されたデータをディジタル出力
	・	POモードではパラレル（バイナリ / グレイ / BCD、最大6桁、符号ビット有）で出力、丸め演算機能有り
	・	SOモードでは最速0.2ms応答でスイッチ出力し、スイッチプラグラム機能、マルチドグ出力、スイッチヒステリシス機能を搭載
	・	混合モードではPOモードとSOモードを組み合わせ、パラレル出力のビット数を減らしてスイッチ出力に割り当て
	・	マスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア（IRD Manager）から内部設定を変更
	・	RoHS指令対応

◆仕様

ディジタル出力点数	28点うち24点：パラレル出力またはスイッチ出力うち4点：機能出力	更新サイクル	0.2ms、0.4ms、0.8ms、1.6msから選択
出力	IRDS-DO-N：NPNトランジスタ（シンク出力） IRDS-DO-P：PNPトランジスタ（ソース出力）	ディジタル入力点数	4点うち1点：HOLD/OE入力うち3点：プログラム番号入力（SOモード、混合モード時）
入力	フォトカプラ入力（両極性）

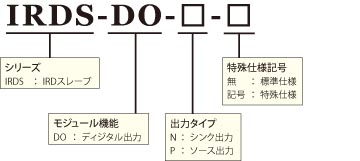

◆型式

◆モジュール一覧表

モジュール種別	型式	機能
マスタ	IRDM-NB	フィールドバス通信機能なし
	IRDM-CCL	CC-Link Ver2通信機能
	IRDM-EP1	Ethernet/IP通信機能
	IRDM-DP	ProfibusDP通信機能
	IRDM-ECT	EtherCAT通信機能
スレーブ	IRDS-GY	磁歪式リニアセンサ（GYシリーズ）変換器
	IRDS-VR-S/M	VRレゾルバ（1回転型、多回転型）変換器、アブソリュートエンコーダ
	IRDS-VR-L	耐環境型リニアセンサ変換器
	IRDS-AIO	アナログ入出力
	IRDS-AI4	アナログ入力（4軸）
	IRDS-AO4	アナログ出力（4軸）
	IRDS-DO	ディジタル出力、パラレル出力、スイッチ出力
	IRDS-SV	油空圧サーボコントローラ、サーボ弁や DDV（サーボモータ+油圧ポンプ）を駆動
	IRDS-VA	電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
	IRDS-WG	関数波形生成モジュール（1軸,4軸）、正弦波、矩形波などを生成
	IRDS-SA	歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
	IRDS-SSI	SSI入力モジュール（4軸）

IRDシリーズ

インテリジェント・リモートデバイスシステム

IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。

＞詳細はこちら
