小原歯車工業（株）

マイタ

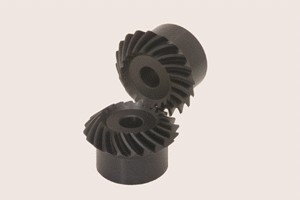

ストレートマイタとスパイラルマイタの
2タイプをご用意

かさ歯車の歯数比が1：1で軸角が90°のものを通称「マイタ」と呼んでいます。
KHK標準マイタは、ユーザーの方々が用途に合った最適な歯車を自由に選定していただけるように、歯すじが直線のストレートマイタと、ねじれがあるスパイラルマイタの2タイプを用意し、高速、高トルクの伝達ができる高精度のものから普及品までワイドに取り揃えています。

この企業の登録製品はこちら

小原歯車工業（株）

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

【URL】http://www.khkgears.co.jp

種類	カタログ記号	モジュール	歯数 ( )内は軸角	材料	熱処理	歯面仕上	歯車精度 JIS B 1704	追加工の可否【注2】	主な特長

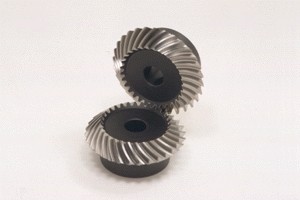

スパイラルマイタ	MMSG 歯研スパイラルマイタ	2～4	20、25、30	SCM415	浸炭焼入れ注1	研削	2	△	強度、耐摩耗性に優れ、高速、高トルクの伝達ができ、コンパクトな設計が可能です。
	SMSG 歯研スパイラルマイタ	2～5	20、25、30	S45C	歯面高周波焼入れ	研削	2	△	リーズナブルな価格の歯研製品で、歯部以外は自由に追加工ができます。
	MMSA・MMSB 完成スパイラルマイタ	1～10	20	SCM415	全面浸炭焼入れ	切削	4	×	追加工せずに使える完成品です。強度、耐摩耗性に優れています。
	MMS スパイラルマイタ	2～5	20、25	SCM415	浸炭焼入れ注1	切削	4	△	SCM415材で歯面のみ焼入れした製品で、歯部以外は自由に追加工ができます。

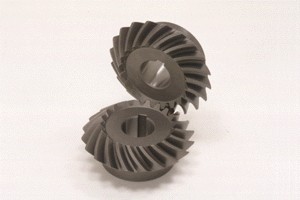

	SMS スパイラルマイタ	1～8	20、25、30	S45C	歯面高周波焼入れ	切削	4	△	スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。
	SMZG 歯研ゼロールマイタ	2～3	20	S45C	歯面高周波焼入れ	研削	2	△	ねじれ角が10°未満のスパイラルマイタです。歯車に働く力の向きがストレートマイタと同じで高精度な製品です。
	ニッセイKSP 歯研スパイラルマイタ Fタイプ	1.5～6	20～30	SCM415	全面浸炭焼入れ	研削	0	×	高速回転時の騒音や振動について優れた性能を発揮します。
	ニッセイKSP 歯研スパイラルマイタ Uタイプ	1.5～6	20～30	SCM415	浸炭焼入れ注1	研削	0	△	高速回転時の騒音や振動について優れた性能を発揮します。
ストレ｜トマイタ	SMA・SMB・SMC 完成マイタ	1～8	20、25、30	S45C	歯面高周波焼入れ	切削	4	△	追加工せずにご使用できる完成品で、穴径も3種類用意しました。
	MM マイタ	2～5	20、25	SCM415	浸炭焼入れ注1	切削	4	△	SMマイタに比べ強度と耐摩耗性が優れており、追加工も可能です。
	LM 焼結マイタ	0.8～1.5	20	SMF5040 （S45C相当）	－	焼結	5	○	焼結製法の量産効果を生かして低価格化を実現しました。小型、軽量の製品です。

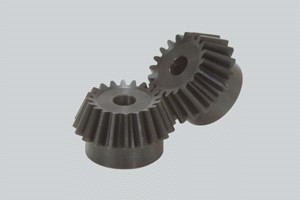

	SM マイタ	1～8	16、20、25、30	S45C	－	切削	3	○	ストレートマイタの普及品で、多くのお客様にご利用いただいております。
	SAM アンギュラマイタ	1.5～3	20（45°、60°、120°）	S45C	－	切削	3	○	軸角を45°、60°、120°で使用できる3タイプのマイタを用意しました。

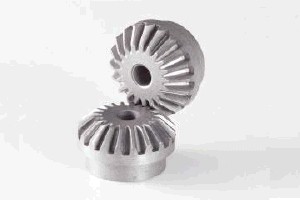

	SUM ステンレスマイタ	1～4	20、25	SUS303	－	切削	3	○	材料にSUS303を採用し、サビの発生を嫌う食品機械等に最適です。
	SUMA 完成ステンレスマイタ	1～4	20、25	SUS303	－	切削	3	△	追加工せずにご使用できるステンレス製マイタです。

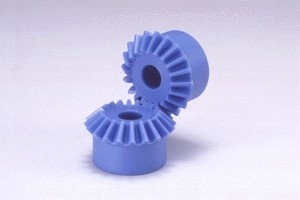

	PM プラスチックマイタ	1～4	20、25	MC901	－	切削	4	○	材料にMCナイロンを採用した軽量製品で、無潤滑でも使用できます。

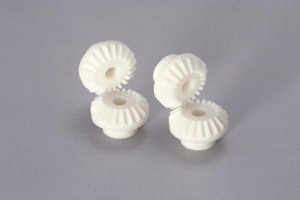

	DM 成形マイタ	0.5～1.5	20	ジュラコン(M90-44)	－	成形	8	△	成形加工による量産品で、OA機器等にご利用ください。

【注1】	浸炭焼入製品ですが、歯部以外は防炭処理を施しているため追加工が可能です。ただし、硬度が高い場合（最大HRC40 程度）があるためご注意ください。
【注2】	○可能 △部分的に不可 ×不可
