平歯車

メーカーの製品情報サイトはこちら

材料、形状、モジュール、歯数等を
豊富に取り揃え

KHK標準平歯車は、ユーザーの方々が用途に合わせ最適な歯車を自由に選定していただけるように、材料、形状、モジュール、歯数等を豊富に取り揃えています。また、設計図に合わせて穴径、軸径、キーみぞ、タップ等が自由に追加工できる製品を用意してありますので、より幅広い設計が可能です。

この企業の登録製品はこちら

小原歯車工業（株）

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

【URL】http://www.khkgears.co.jp

カタログ記号 モジュール 材料 熱処理 歯面仕上 歯車精度
JIS B 1702-1 :1998		 追加工の可否注4 主な特長

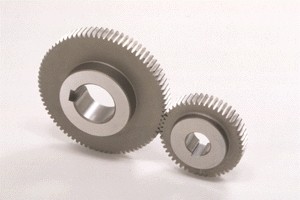

MSGA・MSGB
歯研平歯車		 1～4 SCM415 全面浸炭焼入れ 研削 N5 × 強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。
SSGS
軸付歯研平歯車		 1.5～3 S45C 調質･歯面高周波焼入れ 研削 N7 △ 軸付の歯研平歯車で、軸部を追加工すれば直接軸受にセットできます。
SSG
歯研平歯車		 0.5～6 S45C 歯面高周波焼入れ注1 研削 N7 △ 歯面焼入れした製品ですが、追加工が可能です。完成品のJシリーズもご用意いたしました。

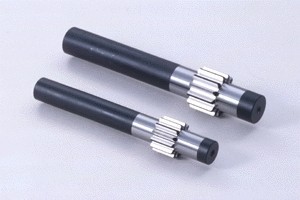

SSS
軸付平歯車		 0.5～3 S45C 調質注2 切削 N8
注3		 ○ SSシリーズの少歯数製品（歯数10～13枚）を軸付タイプで用意しました。

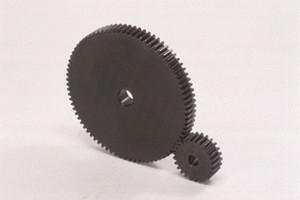

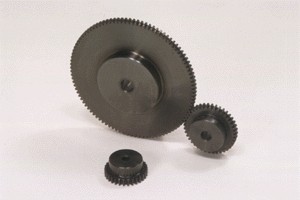

SS
平歯車		 0.5～10 S45C － 切削 N8
注3		 ○ モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。完成品のJシリーズもご用意いたしました。
SSA
平歯車		 1～5 S45C － 切削 N8 ○ SS平歯車のボス部をカットして、軽量化したべタ形状の平歯車です。

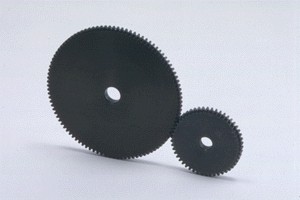

SSY
平歯車		 0.8～1 S45C － 切削 N8
注3		 ○ 軽荷重用として設計した歯幅寸法が狭い平歯車です。
SSAY
平歯車		 1 S45C － 切削 N8 ○ SSY平歯車のボス部をカットして、軽量化したべタ状の平歯車です。

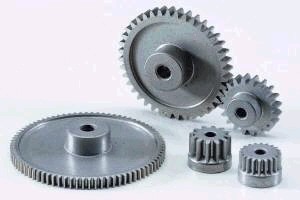

LS
焼結平歯車		 0.5～0.8 SMF5040(S45C相当) － 焼結 N8
注3 		○ 機械加工費および加工ロス（材料費）を可能な限り低減した歯車です。
SUS・SUSA
ステンレス平歯車		 1～4 SUS303 － 切削 N8 ○ 材料にSUS303を採用した、サビに強い平歯車です。

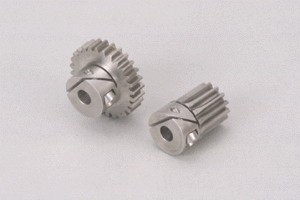

SUSL
フェアロックギア		 0.5～1 SUS303 － 切削 N8
注3		 △ 軸にワンタッチで取り付けが可能な小型平歯車です。

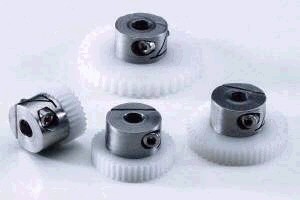

DSL
フェアロックギア		 0.5～1 アセタール(SUS303) － 切削 N10
注3		 △ 軸にワンタッチで取り付けが可能な、サビに強い平歯車です。
NSU
融着平歯車		 1～3 MC602ST(S45C) － 切削 N9 ○ ナイロン製の歯部にS45Cのボスを融着固定して、キーみぞ、タップ等の安全性を高めています。

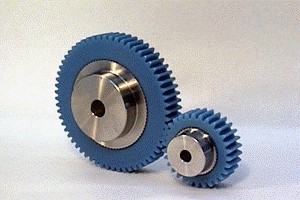

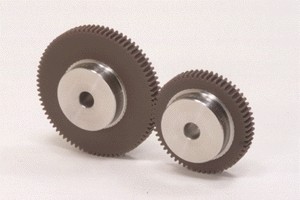

PU
融着平歯車		 1～2 MC901(SUS303) － 切削 N9 ○ PS平歯車のボス部にSUS303材を融着固定した、サビに強い平歯車です。

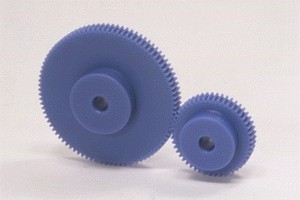

PS・PSA
プラスチック平歯車		 1～3 MC901 － 切削 N9 ○ 無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。

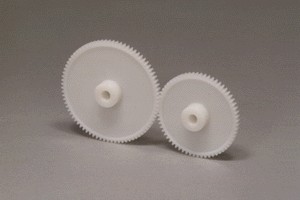

DS
成形平歯車		 0.5～1 ジュラコン
(M90-44)		 － 成形 N12
注3 		△ 量産によりコストメリットがあり、軽負荷のOA機器等にご利用ください。

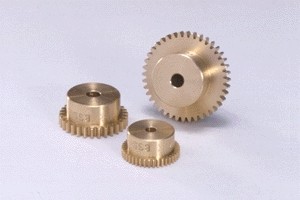

BSS
平歯車		 0.5～1 快削黄銅
(C3604)		 － 切削 N8
注3 		○ サビに強い小型平歯車です。DS平歯車と併せてご利用ください。

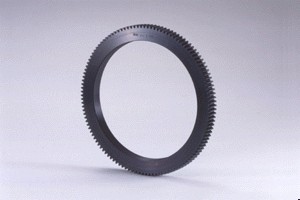

SSR
リングギア		 2～3 S45C － 切削 N9 ○ 歯数比が大きくとれ、切断することでセグメントギアとしてもご利用いただけます。
【注1】 モジュール0.8以下は調質製品です。歯面焼き入れを施しておりません。
【注2】 モジュール1以下（SA形状）の製品は、材料に調質を施しておりません。
【注3】 モジュール0.8以下の製品は、表記精度等級「相当品」です。
【注4】 ○可能 △部分的に不可 ×不可
