小原歯車工業（株）

ウォームギヤ

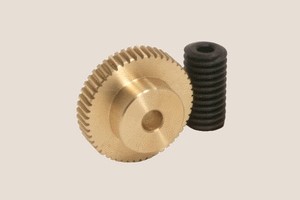

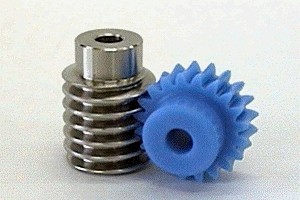

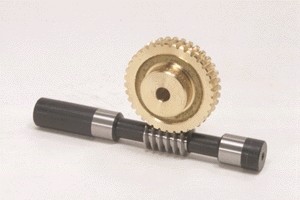

高精度な回転が得られるウォームギア

コンパクトな機構で大きな減速比（高トルク）を簡単にとる方法は、ウォームギアが最適です。
KHK標準ウォームギアは、モジュール0,5～6、減速比1/10～1/120、材料、形状も豊富に取り揃えています。
また、微少パックラッシで高精度な回転が得られる複リードウォームギアも標準化しています。

この企業の登録製品はこちら

小原歯車工業（株）

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

【URL】http://www.khkgears.co.jp

種類		カタログ記号	モジュール	条数または減速比	材料（）内旧 JIS	熱処理	歯面仕上	歯車精度 KHK W 001 KHK W 002 注2	主な特長
複リ｜ドウォ｜ムギア	ウォ｜ム	KWGDL 複リードウォーム	2～4	1条	SCM440	調質、歯面高周波焼入れ	研削	1	ウォームの左右歯面のリードと進み角を変えた複リードウォームギアです。最大の特長は、ウォームを軸方向に移動することにより、任意のバックラッシが得られます。ウォームは高精度研削仕上、ホイールには耐摩耗性がよいアルミニウム青銅を使用した、どこをとっても1級品の製品です。なお、ウォームは穴あき形と軸一体形があります。
	ウォ｜ム	KWGDLS 複リードウォーム	1.5～4	1条	SCM440	調質、歯面高周波焼入れ	研削	1	ウォームの左右歯面のリードと進み角を変えた複リードウォームギアです。最大の特長は、ウォームを軸方向に移動することにより、任意のバックラッシが得られます。ウォームは高精度研削仕上、ホイールには耐摩耗性がよいアルミニウム青銅を使用した、どこをとっても1級品の製品です。なお、ウォームは穴あき形と軸一体形があります。
	ホイ｜ル	AGDL 複リードウォームホイール	1.5～4	20～60	CAC702 (AlBC2)	－	切削	1	ウォームの左右歯面のリードと進み角を変えた複リードウォームギアです。最大の特長は、ウォームを軸方向に移動することにより、任意のバックラッシが得られます。ウォームは高精度研削仕上、ホイールには耐摩耗性がよいアルミニウム青銅を使用した、どこをとっても1級品の製品です。なお、ウォームは穴あき形と軸一体形があります。
ウォ｜ムギア	ウォ｜ム	KWG 軸付歯研ウォーム	0.5～6	1条～2条	SCM440	調質、歯面高周波焼入れ	研削	2	ウォームを軸に取り付ける手間がなく、軸受取り付け部分を加工することにより、軸ウォームとしてご利用いただけます。また、SWGウォームに比べて、ピッチ円直径が小さいため、（KWG2以上）コンパクトな設計ができ、ウォームギアの効率もより高くなります。
	ホイ｜ル	AG ウォームホイール注1	1?6	10～60	CAC702 (AlBC2)	歯面高周波焼入れ	切削	2	ウォームを軸に取り付ける手間がなく、軸受取り付け部分を加工することにより、軸ウォームとしてご利用いただけます。また、SWGウォームに比べて、ピッチ円直径が小さいため、（KWG2以上）コンパクトな設計ができ、ウォームギアの効率もより高くなります。
	ホイ｜ル	AGF ウォームホイール注1	2～6	10～60	CAC702 (AlBC2)	－	切削	2	ウォームを軸に取り付ける手間がなく、軸受取り付け部分を加工することにより、軸ウォームとしてご利用いただけます。また、SWGウォームに比べて、ピッチ円直径が小さいため、（KWG2以上）コンパクトな設計ができ、ウォームギアの効率もより高くなります。
	ウォ｜ム	SWG 歯研ウォーム	1～6	1条～3条	S45C	歯面高周波焼入れ	研削	2	強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。従来から広範囲にご利用いただいていますSW/CGウオームギアと中心距離が同寸法にできていますので、設計意図に合わせて幅広くご利用いただけます。
	ホイ｜ル	AG ウォームホイール注1	1～6	10～60	CAC702 (AlBC2)	歯面高周波焼入れ	切削	2	強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。従来から広範囲にご利用いただいていますSW/CGウオームギアと中心距離が同寸法にできていますので、設計意図に合わせて幅広くご利用いただけます。
	ウォ｜ム	SW ウォーム	0.5～6	1条～2条	S45C	－	切削 (転造)	4	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。
	ウォ｜ム	SUW ステンレスウォーム	0.5～3	1条～2条	SUS303	－	切削	4	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。
	ホイ｜ル	CG ウォームホイール	1～6	10～120	FC200	－	切削	4	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。
		BG ウォームホイール	0.8～6	10～60	CAC502 (PBC2)	－	切削	4	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。
		PG ウォームホイール	1～3	10～50	MC901	－	切削	5	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。
		DG ウォームホイール	0.5～0.8	10～60	ポリアセタール	－	切削	5	低価格で応用性のある一般普及タイプのウォームギアです。材料を豊富に取り揃え、ウォームにはサビに強いSUS303、ホイールには軽量かつ、無潤滑でも使用できるMC ナイロンやポリアセタールの製品も用意してあります。用途に応じてお選びください。

【注1】	AGF、AGウォームホイールの鋳込みボスの材料はFC200です。またAGウォームホイールは基本的にSWGウォームとの組合せですが、m0.8以下はKWGウォームの組合せになります。
【注2】	KHK標準ウォームギアの歯車精度は、KHK規格に基づいて製品の品質を管理しております。
