かさ歯車

メーカーの製品情報サイトはこちら

まがりばかさ歯車と
すぐばかさ歯車の2タイプをご用意

KHK標準かさ歯車は、まがりばかさ歯車とすぐばかさ歯車の2タイプを用意し、歯数比1.5〜5まで、モジュール、歯数、材料、形状も取り揃えています。

この企業の登録製品はこちら

小原歯車工業（株）

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

【URL】http://www.khkgears.co.jp

種類 カタログ記号 モジュール 歯数比 材料 熱処理 歯面仕上 歯車精度
JIS B 1704		 追加工の可否【注2】 主な特長
ハ
イ
ポ
イ
ド
ギ

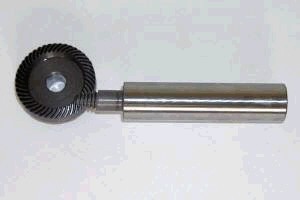

ア		 MHP
ハイレシオハイボイドギア		 1～1.5 15～200 SCM415 浸炭焼入
れ
注1		 切削 3 △ 高減速比歯車として、高効率、高剛性、コンパクト化を実現した製品です。
ま
が
り
ば
か
さ
歯
車		 MBSG

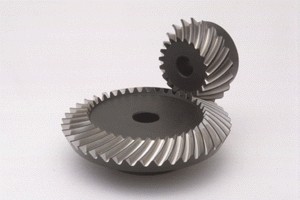

歯研まがりばかさ歯車		 2～4 2 SCM415 浸炭焼入
れ
注1		 研削 2 △ 強度、耐摩耗性に優れ、高速、高トルクの伝達ができ、コンパクトな設計が可能です。
SBSG
歯研まがりばかさ歯車		 2～4 1.5～3 S45C 歯面高周波焼入れ 研削 2 △ リーズナブルな価格の製品で、歯部以外は自由に追加工ができます。

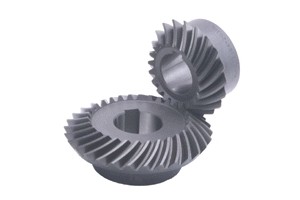

MBSA・MBSB
完成まがりばかさ歯車		 2～6 1.5～3 SCM415 全面浸炭焼入れ 切削 4 × 追加工せずに使える完成品です。強度、耐摩耗性に優れています。

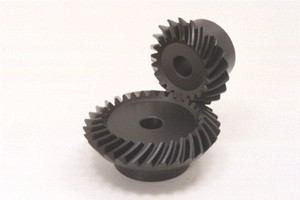

SBS
まがりばかさ歯車		 1～5 1.5～4 S45C 歯面高周波焼入れ 切削 4 △ まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。
SBZG
歯研ゼロールかさ歯車		 2～3 1.5～2 S45C 歯面高周波焼入れ 研削 2 △ ねじれ角が10°未満のまがりばかさ歯車です。歯車に働く力の向きがすぐばかさ歯車と同じで高精度な製品です。
ニッセイKSP
歯研まがりばかさ歯車
Fタイプ		 1.5～5 1.5、2 SCM415 全面浸炭焼入れ 研削 0 × 高速回転時の騒音や振動について優れた性能を発揮します。
ニッセイKSP
歯研まがりばかさ歯車
Uタイプ		 1.5～5 1.5、2 SCM415 浸炭焼入れ 研削 0 △ 高速回転時の騒音や振動について優れた性能を発揮します。
す
ぐ
ば
か
さ
歯
車		 SB・SBY
かさ歯車		 1～8 1.5～4 S45C － 切削 3 ○ すぐばかさ歯車の普及品として、多くのお客様にご利用いただいております。

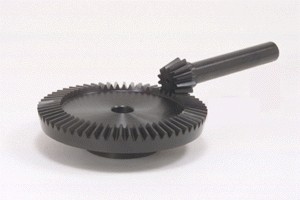

SB
軸付かさ歯車		 1.5～3 5 S45C なし（ピニオンは調質） 切削 3 ○ すぐばかさ歯車の普及品として、多くのお客様にご利用いただいております。

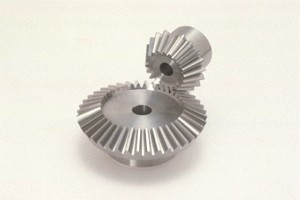

SUB
ステンレスかさ歯車		 1.5～3 1.5～3 SUS303 － 切削 3 ○ 材料にSUS303を採用し、サビの発生を嫌う食品機械等に最適です。

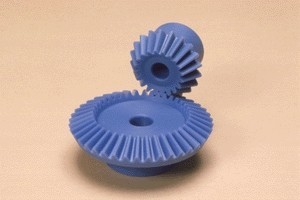

PB
プラスチックかさ歯車		 1～3 1.5～3 MC901 － 切削 4 ○ 材料にMCナイロンを採用した軽量製品で、無潤滑でも使用できます。

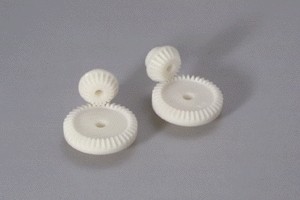

DB
成形かさ歯車		 0.5～1 2 M90-44 － 成形 8 △ 成形加工による量産品で、OA機器等にご利用ください。
【注1】 浸炭焼入製品ですが、歯部以外は防炭処理を施しているため追加工が可能です。
ただし、硬度が高い場合（最大HRC40 程度）があるためご注意ください。
【注2】 ○可能 △部分的に不可 ×不可
