ピエゾシステムイエナ社の光学機器〈アプリケーション〉 -半導体分野-
|
ウエハ検査システム内でのウエハの高精度ポジショニング
|
|
現在 標準的なウエハ径は8インチです。業界全体ではより大きい径のウエハ製造へ移行しつつあります。このような背景において、ステルスダイシング、リソグラフィ、ドーピング、イオン注入、平坦化といった製造加工技術には、より大きな基板の高精度ポジショニングが不可欠です。薄膜技術では基板とストラクチャに厳しい要件が求められます。 Piezosystem jena社では新しいより大きなウエハの検査向けのポジショニングシステムを製造しています。このシステムは最大12インチ径のウエハのポジショニング用に設計されたもので、ウエハを精密に保持し、高い位置精度と繰返し精度が得られます。システムは自動インラインコントローラまたはスタンドアローンポジショナのいずれとしても使用できます。非常に高精度なポジショニングシステムですので、製造・加工管理の安定的な実行と、品質管理におけるサイクル時間の短縮を実現します。このPiezosystem jena社の新しいポジショニングシステムは、速度マイクロ秒単位、ミクロンレベルのステップ、再現性 数ナノメートルを達成。この優れた性能により、有用性の高いデータを素早く獲得することが可能です。 |
|
|
● |
測定範囲 < 300 µm |
|
● |
精密で繰返し精度の高いステップ |
|
● |
振動のない動作 |
|
● |
短い立上り時間 |
|
● |
ポジショニング制御 |
|
● |
半導体及びソーラー関連製造 |
|
● |
リソグラフィ |
|
● |
ディスプレイ製造 |
|
● |
表面ストラクチャリング |
|
● |
表面検査 |
|
● |
測定チップ |
|
● |
導体トラック測定 |
|
● |
測定システム |
|
● |
品質管理 |
|
● |
接合技術 |
|
|
|

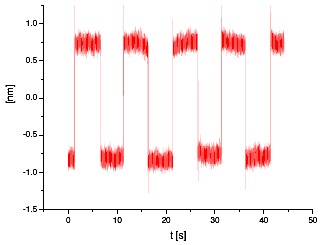

ステップ再現性 2nm |
|
|
|

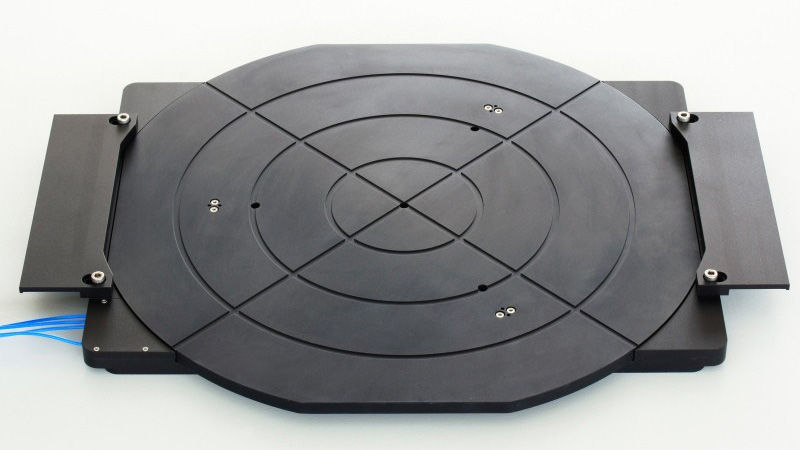

PZ 250 CAP WL 高精度ウエハポジショニング装置。 |
