ヒーターをより良く使用するために

ヒーターをより良く使用する為にどのような点に注意すべきかを、ヒーターの中で製造方法や使用方法が難しいカートリッジヒーターについて述べます。

【種類と構造】

この企業の登録製品はこちら

ナショナル電熱株式会社

【所在地】〒342-0015埼玉県吉川市中井2-11-2

【電話番号】048-981-0240 【FAX番号】048-981-0349

【URL】http://www.national-eh.co.jp

我々の祖先は火というすばらしい発見をし、今日まで幾多の変遷を経て電気の熱という近代的な発熱源を生み、その発展は目を見張るものがあります。
●電熱は加熱装置が簡単で取り扱いが容易です。
●電熱は燃焼に比べて作業が簡単で、清潔です。
●電熱は温度制御が簡単です。
●電熱は急速加熱や局部加熱が容易です。
●電熱は空気を必要としないので、真空加熱ができます。
これらのことから、あらゆる産業界で電熱が使用されています。
電熱の加熱方法には、加熱原理より分類すると抵抗加熱、アーク過熱、誘導加熱、誘電加熱の4加熱方式があります。
一般的にヒーターと呼ばれているのはニクロム線を用いている抵抗加熱方式です。
ヒーターにはシーズヒーター、カートリッジヒーター、角コイルヒーター、マイクロ(細管)ヒーター、マイカヒーター、シリコンラバーヒーター等があります。
これらニクロム線を使用したヒーターは断線という宿命を担っています。容量や使用方法いかんによって寿命の長短が左右されます。
ヒーターをより良く使用する為にどのような点に注意すべきかを、ヒーターの中で製造方法や使用方法が難しいカートリッジヒーターについて述べます。

種類と構造 ヒーターの寿命 熱の伝達 ヒーター自身の寿命
クリアランス ヒーターの配列
カートリッジヒーターの断線 不適正な使用方法

種類と構造

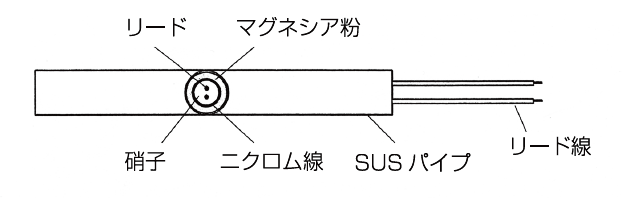

カートリッジヒーターには構造上2種類あります。

LOW-WATT-CH
ローワット(スタンダード)カートリッジヒーターと呼ばれ低温度使用です。軸方向に4~6ヶの穴のあるムライト質・マグネシア碍子にコイル状のニクロム線を通した構造です。
ヒーターの軸の中心部に熱がこもりやすくオーバーヒートになりやすい構造のため、低温用です。

HI-WATT-CH
ハイワットカートリッジヒーターと呼ばれ高温や苛酷な条件で使用されます。ニクロム線をシース内壁の近いところに埋設し絶縁物粒間の熱伝導の悪い空気層を少なくする目的で減径加工を行ない、ニクロム線が発生した熱をヒーターに留めず速やかに外に放熱させる構造です。

> 次へ ヒーターの寿命
