Conax シーリンググランド

メーカーの製品情報サイトはこちら

センサー線取り出し口の密封シール

電線(被覆・裸線)、熱電対線、電極、光ファイバなどを密封容器から取り出す箇所に使用する密封シール製品です。

この企業の登録製品はこちら

IBPテクノロジー(株)

【所在地】〒650-0047兵庫県神戸市中央区港島南町5-5-2

【電話番号】078-304-5031 【FAX番号】078-304-5032

【URL】http://www.ibptech.jp

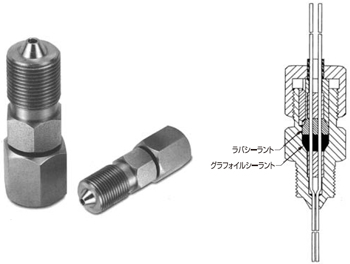

シーリンググランドとは貫通したい線を密封容器から直接取り出すタイプの製品です。
(1~240本貫通可能)

コナックス シーリンググランド 熱電対線付きグランド


◆製品目的
電線(被覆・裸線)、熱電対線、電極、光ファイバなどを密封容器内から取り出す箇所に使用するシール装置です。
米国Conax Technologies社の製品で原子力、真空~高圧(200Mpa)、高温炉(~1200℃)など世界中のあらゆる分野の厳しい条件で使用実績があります。

◆シール方法
プローブを貫通後、キャップを締め付けることにより、フォロアがシール部であるシーラントをつぶし、変形させ密封シールします。
またボディの容器への取り付けは、ねじ込み以外に溶接、フランジ取り付けも可能です。

◆特徴
ソフトシーラントを使用しているためプローブへの負担が少ない
プローブの交換、調整が容易
シール部のみの交換が可能
複数本(最高60本)の同時貫通シールが可能

コナックス シーリンググランド 製品ラインナップ

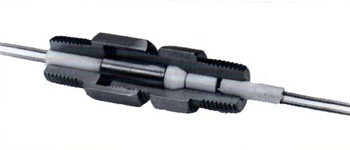

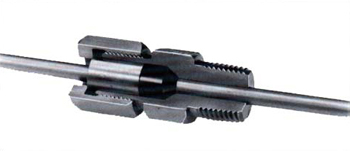

PGグランド
PGグランド
1本貫通用のグランド。
φ1.0㎜~φ31.8㎜。

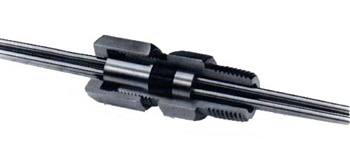

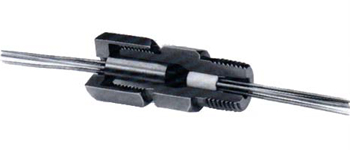

MHCグランド
MHCグランド
複数貫通用のグランド。
φ0.5㎜~φ3.2㎜。1~16本。

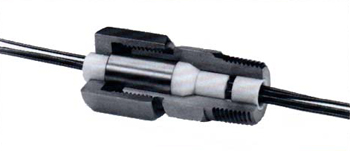

TGグランド
TGグランド
複数貫通用の絶縁タイプのグランド。
φ0.5㎜~φ3.2㎜。1~16本。
MHMグランド
MHMグランド
複数貫通用の特殊穴タイプのグランド。
φ0.5㎜~φ9.5㎜。1~27本。
PLグランド
PLグランド
カプトン被覆線(電線、熱電対線)付きのグランド。

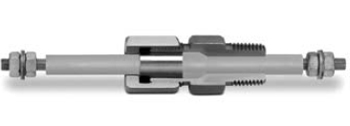

HEGPKグランド
HEGPKグランド
高圧電極付きグランド、PEEKインシュレータ。
φ3.0mm~φ12.6mm。~200A。~8000V

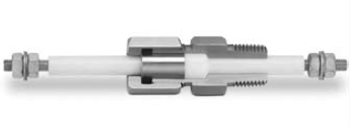

EGTグランド
EGTグランド
電極付きグランド、テフロンインシュレータ。
φ2.4㎜~φ18.9㎜。~400A。~8000V。
EGグランド
EGグランド
電極付きグランド、セラミックインシュレータ。φ2.4㎜~φ18.9㎜。~400A。~8000V。

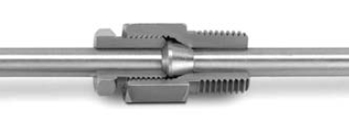

MKグランド
MKグランド
1本貫通用のメタルシールグランド。
φ1.6mm~φ9.5mm

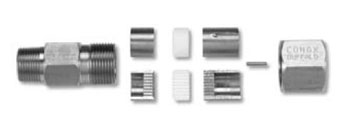

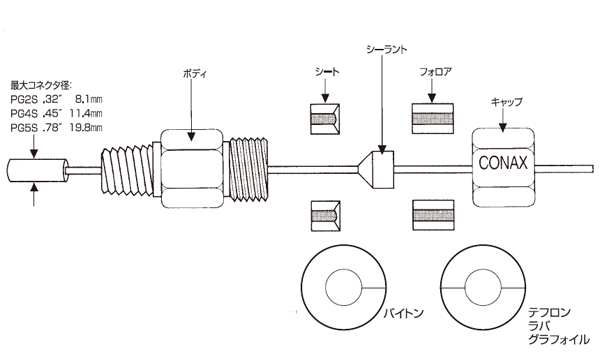

PGSグランド
貫通部が分割しているグランド。体貫通用。
SPG/DSPGグランド
SPG/DSPGグランド
貫通部が分割しているグランド。複数貫通用。
HPPLグランド
超高圧(~200Mpa)用グランド。
HPEGグランド
HPEGグランド
超高圧(~130Mpa)用電極付きグランド。

熱電対線付きグランド 製品ラインナップ

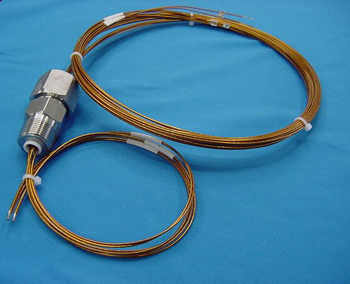

PL熱電対グランド
カプトン被覆熱電対線付きグランド。
グランド(シーラントはグラフォイルとテフロンのみ)に18AWG(約1.4㎜)のカプトン被覆の熱電対線を貫通した製品です。熱電対の種類はK、J、E、T等ご指定が可能です。
標準の電線の長さは片側12″(約300㎜)です。(長さは特注でご指定いただけます。)

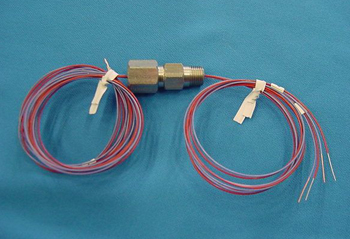

TG熱電対グランド
テフロン被覆熱電対線付きグランド。
グランド(シーラントはテフロンのみ)に24AWG※(芯線径約0.51㎜)のテフロン被覆線を貫通した製品です。テフロン被覆線は、銅線、熱電対線などご指定が可能です。
標準の電線の長さは片側24″(約600mm)です。(長さは特注でご指定いただけます。)

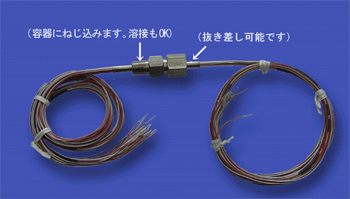

多数電線シール
テフロン被覆線(銅線、熱電対線)を束ねてステンレスチューブでカシメ、シールしている製品。12、24、40、60本。
高圧、真空、密封容器に多数の電線、熱電対線を貫通させる製品です。
貫通線は、銅線、熱電対線(K、J、E、Tタイプ)のテフロン被覆線。
