ツイスターリング（Xリング）

メーカーの製品情報サイトはこちら

線径断面がＸ形状のリング

･運動用 (摺動/往復/回転)
･固定用 (円筒面/平面)

ツイスターリングは、内径、外径シールの両方にご使用いただけます。

この企業の登録製品はこちら

華陽物産（株）

【所在地】〒111-0052東京都台東区柳橋2-21-13　東洋ビル

【電話番号】03-5829-6901 【FAX番号】03-5829-6902

【URL】http://www.kayo-corp.co.jp

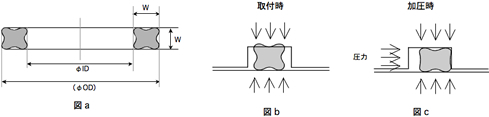

ツイスターリング(Xリング)は、下図aのようにツイスターリングの線径断面がＸ形状になり、4面のリップ形で構成することから一般的にＸリングと呼ばれ、Oリングのように取り扱うことができます。
Oリングではご不安、あるいは問題時に、ツイスターリングを用いると、シール効果は大幅に向上いたします。
ツイスターリングは、取り付け時のしめ代による反発面圧力と、流体圧力が発生する面圧力の和により、確実なシールができます。（図bとc）

ツイスターリングの特長
ツイスターリングはＯリングと較べ、複数の優れた特性があります。
(1) ねじれる可能性がない
 Oリングは、往複運動用に用いた時、溝内でねじれる場合がありますが、ツイスターリング(xリング)は、Ｘ形状断面により、ねじれる心配がありません。
(2) 低摩擦・長寿命
 Oリングに較べ、半径方向のしめ代が少なくてすみます。このため接触圧力がより小さくなり、摩擦および摩耗もより小さくなるために、ツイスターリングは耐久性に優れています。必要な最低しめ代は、ツイスターリングの幅の5％であり、確実なシールが行えます。
(3) シール性が良い
 接触圧力が断面全体に分散されるので、Oリングより漏れが少なくなります。
(4) 成形バリのシール不良が少ない
 Oリングの内・外周にある成形バリは、シール性を損なうことが多いものですが、ツイスターリングは、バリがシールを行うリップの谷間にあるので、シール性を損なうことがありません。
(5) 豊富な材質
 ニトリルゴム（NBR）、エチレンプロピレンゴム（EP）、クロロプレンゴム/ネオプレン（CR）、フッ素ゴム/バイトン（FKM/FPM）、シリコーンゴム（Si/Q/VMQ/SR）、フロロシリコーンゴム（FVMQ）等に対応ができます。
(6) 豊富なサイズ
 US・Standard AS568に準拠して、豊富なサイズがあります。


用途
ツイスターリングは、内径、外径シールの両方に使うことができます。
(1) 運動用シール
 往復運動、揺動、回転及び螺旋運動
(2) 固定用シール

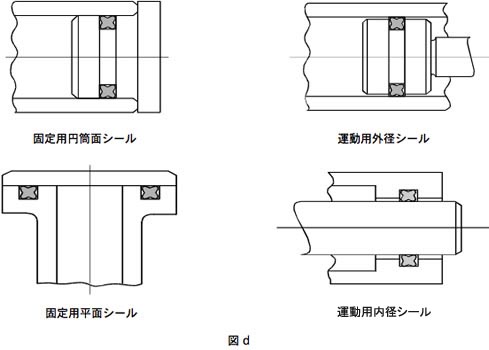

 半径方向および軸方向 （図ｄ）

仕様
(1) 圧　力
 最高約40MPa (バックアップリング使用/PTFE)
(2) 速　度
 最高約0.5m/s （往復運動用）
(3) 温　度
 約－54°～200°C （ゴムの材質による）
(4) 材　質
 ツイスターリングの材質は使用流体、温度を考慮して選定して下さい。硬度は圧力およびシールすべきすき間に関係します。サイズ表Ａの最大直径すきまは硬度70°Hsが基準になっています。これよりすきまが大きくなる場合は、バックアップリングを入れるか、またはツイスターリングの硬度を高くする必要があります。


設計
(1) サイズの設定
 シールする内径あるいはロッドの外径がわかれば、次の条件を適用して、最も適当なサイズのツイスターリングが選べます。

・外径シールの場合ツイスターリングの外径は、対応する溝の内径と同じにするかあるいは最高2％より小さくすると、ツイスターリングは、溝内でわずかにしめ代が生じるので、倒れが防止できます。

・内径シールの場合ツイスターリングの内径は、対応するロッド外径と同じにするかあるいは約0.2～0.3mmより小さくするか又は、対応する軸の直径よりも約1％大きくします。この場合には、ツイスターリングの組付けはさらに容易になり、また寿命も延びます。

・固定用シールと運動用シールの場合固定用シールの場合は、断面が比較的小さいツイスターリングで十分ですが、運動用シールの場合は、より大きい断面のツイスターリングを選んで下さい。利点は摩耗がより少なく、許容公差範囲がより広くなる。圧縮ひずみがより小さく、そして、シール性がよりよくなります。サイズ表Cは、ツイスターリングを運動用で用いる時の適切な寸法です。　
