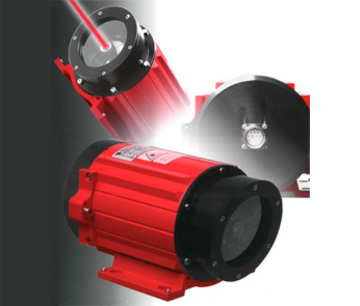

TR Electronic レーザー距離計 LLB-60-D

メーカーの製品情報サイトはこちら

距離測定

指定の反射板が不要なレーザー式距離計

ターゲットの平面にレーザービームを当てその反射ビームの位相差からターゲットまでの距離（0.05m～60m）を測定します。有色の流体の液面計としても使用可能です。
出力はRS422／RS232及び0／4-20mAです。

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

測定範囲：最大60m（指定反射板を使用の場合は500m）

◆仕様

レンジ	0.05m～60m
出　力	デジタル RS422／RS232　アナログ 0／4-20mA（負荷抵抗 Max.500Ω）
分解能	デジタル 1mm　アナログ 13bit相当
精　度	デジタル ±1.5mm（2σ）常温・室温（アナログ出力の場合は出力段のコンバータの分解能による）
電　源	+12～27VDC（Max.0.5A、+24V時0.2A）
レーザー	可視／赤色クラスII
寿　命	50000時間（20℃）
出力更新	0.2～4秒
接点信号	1点または2点オープンドレイン
エラー信号	1点オープンドレイン
使用温度範囲	-10℃～+45℃
保存温度範囲	-40℃～+70℃
結　露	不可
ターゲット	平面（透明や濃い色は不可）
保護構造	IP65（コネクタ部は除く）
オプション	ケーブル直出し型、反射ミラー（ビーム方向変更）、 15P Dsub用コネクタカバー、90°アングルブロックなど

注）
1.指定反射板を使用する場合は最大500mまで測定できます。
2.アナログ出力は任意の距離を0/4-20mAに設定が可能です｡
3.使用温度範囲：-40℃～+45℃の低温用オプションも用意しております｡
4.IDEC製HG1F-SB22YF-S （推奨表示器）と接続し1mm単位の表示が可能です｡
（表示部サイズ147mmx76mm）（最小表示0.1mm）

◆距離測定製品ラインナップ

TR Electronic レーザー式距離計 LE200 Series

高信頼・高速応答
〈オプション：低温用・高温用〉

レーザー式距離計LEシリーズは非接触式で長距離を測定できる光学式センサーです。
システムは可視赤色のレーザー光源、受光素子、演算・インターフェイス用電子回路から成るセンサー本体と反射板から構成されます。
センサーは変調されたレーザービームを発し、レーザービームは測定対象に取り付けられた反射板で反射します。送受信したレーザービームの位相差から、測定対象までの絶対距離が算出されます。

測定範囲：125m、170m
