メタル（中空）Oリング

メーカーの製品情報サイトはこちら

シール 表面処理技術/機器 その他 加工 シール材 真空機器 その他 耐熱材料

低締付力でシール性を確保

・複雑な平面形状ものが作れる
・高温･高圧･高真空に使用できる

この企業の登録製品はこちら

華陽物産（株）

【所在地】〒111-0052東京都台東区柳橋2-21-13　東洋ビル

【電話番号】03-5829-6901 【FAX番号】03-5829-6902

【URL】http://www.kayo-corp.co.jp


メタル中空Ｏリングは、金属管をＯリング状や額縁状、楕円などの平面形状に加工し、端面と端面を突き合わせ溶接、表面研磨をし、必要に応じて表面にメッキやコーティングを施したガスケットです。溶接時の内面ビードについても、均一となるよう製作しております。

・比較的低締付力でシール性が確保できる
・複雑な平面形状ものが製作可能
・高温･高圧･高真空に使用できる

上記のような利点があるため、スペースファクターと軽量化を重視した機器のシールに適しています。

メタル中空Ｏリングの種類
名　称
線径断面状
適用範囲
メタル中空Ｏリング
（基本形）
真空～6.86MPa
メタル中空Ｏリング
（バランス形）
6.86MPa以上

メタル中空Ｏリングの設計手引き
●管径・・・・・外径

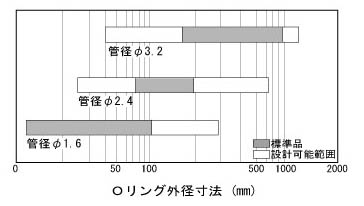

管径別Ｏリング外径選択基準
●管の厚さ・・・・・・流体粘度、仕様圧力
●表面被覆・・・・・ 流体粘度、相手面の表面粗さ
