ドロップスルータイプ（DT ; Drop Through）、クロススライドレール( CSR ; Cross Slide Rail) 付きのロータリー弁
＊食品・乳製品・医薬品産業向け
＊引き出した状態でローターを回転させて簡単に清掃できる
＊簡単に取り外し可能なローターとエンドカバーを備えており、迅速かつ容易な清掃が可能

希薄相空気輸送用（圧力・真空）で、選べるサイズは150mm～350mm
ATEX認証、EHEDG認証、USDA認証取得

ドロップスルータイプのロータリーバルブ
DT : Drop Through ドロップスルータイプ
DCSR：Dairy Cross Slide Rails 乳製品と食品分野で主に使われる衛生バルブで、洗浄作業が簡単

＊乳製品、食品、化学品、プラスチック、ペットフードなど、さまざまな産業分野での使用に適しています。
＊ステンレス鋼316で構築され、ローターとエンドカバーの簡単な取り外しのためのスライドレール（CSR）を備えています。
粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
駆動システム：チェーン駆動またはや直接駆動
選べるサイズは、150mm～350mm
動作温度: 最大150℃
ATEX認証、USDA認証、EHEDG認証

ドロップスルータイプ、拡大入口・拡大出口タイプ
角形または丸形フランジ
粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
選べるサイズは200mm～350mm
ATEX認証取得

ブロースルータイプ( BT ; Blow Through)のロータリー弁　拡大入口バージョン
＊乳製品、食品、化学品、プラスチック、ペットフードなど、さまざまな産業分野での使用に適しています。
粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
駆動システム：チェーン駆動またはや直接駆動
標準モデルでは9枚羽根のローターを採用
選べるサイズは、200mm～350mm
動作温度: 最大150℃
ATEX認証取得

ブロースルータイプ（ BT ; Blow Through）、拡大入口タイプのロータリー弁
＊乳製品向けクロススライドレール付き（DCSR：Dairy Cross Slide Rails）
　→ 乳製品と食品分野で主に使われる衛生バルブで、洗浄作業が簡単です。
＊迅速な清掃を行うために簡単に取り外し可能なローターとエンドカバーを備えています。

粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
駆動システム：チェーン駆動またはや直接駆動
選べるサイズは、200mm～350mm
動作温度: 最大150℃
ATEX認証、USDA承認、EHEDG承認

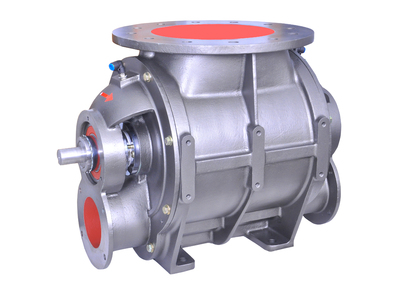

ブロースルータイプのロータリー弁
＊乳製品、食品、化学品、プラスチック、ペットフードなど、さまざまな産業分野での使用に適しています。
粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
9枚羽根ローターを標準装備
駆動システム：チェーン駆動またはや直接駆動
選べるサイズは、150mm～350mm
動作温度: 最大150℃
ATEX認証取得

ブロースルータイプのロータリー弁
＊乳製品、食品、化学品、プラスチック、ペットフードなど、さまざまな産業分野での使用に適しています。
＊簡単に取り外しができるタイプ（ SD ；SIMPLY DEMOUNTABLE）であり、
定期的な内部点検、ローターの清掃と交換、シールの点検と交換、ベアリングの潤滑状態確認などの
メンテナンス作業が容易に行えます。

ブロースルータイプ（ BT ; Blow Through）
粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
駆動システム：チェーン駆動またはや直接駆動
標準SDロータリーバルブは9枚羽根ローター
選べるサイズは、150mm～350mm
動作温度: 最大150℃
ATEX認証取得

ブロースルータイプ( BT ; Blow Through)のロータリー弁
＊乳製品、食品、化学品、プラスチック、ペットフードなど、さまざまな産業分野での使用に適しています。
＊洗浄作業のために簡単にローターの取り外しができるタイプ
＊クロススライドレール（CSR）がついているので、ローターとエンドカバーの取り外しが楽

粉体、顆粒、ペレットの希薄相空気輸送用（圧力・真空）
駆動システム：チェーン駆動またはや直接駆動
標準的なSD/CSRロータリーバルブには9枚羽根のローターが装備
選べるサイズは、150mm～350mm
動作温度: 最大150℃
ATEX認証取得

ブロースルータイプのロータリー弁
＊食品、乳製品、医薬品業界での粉末、顆粒、ペレット形状の製品の空気輸送のために特別に設計されました。
＊ロータとエンドカバーを簡単に取り外せる設計で、迅速な清掃が可能
＊洗浄のためのローター回転が可能
クロススライドレール（CSR）付き
希薄相空気輸送用（圧力・真空）で、選べるサイズは150mm～350mm
ATEX認証、EHEDG認証、USDA認証取得
駆動システム：チェーン駆動またはや直接駆動
動作温度: 最大150℃

ブロースルータイプのロータリー弁
＊食品、乳製品、医薬品業界での粉末、顆粒、ペレット形状の製品の空気輸送のために特別に設計されました。
＊ロータとエンドカバーを簡単に取り外せる設計で、迅速な清掃が可能
クロススライドレール（CSR）付き
希薄相空気輸送用（圧力・真空）で、選べるサイズは150mm～350mm
ATEX認証、EHEDG認証、USDA認証取得
9枚羽根ローターを標準装備
駆動システム：チェーン駆動またはや直接駆動
動作温度: 最大150℃

＊空気輸送における粉体形態の研磨性のある原料や粉末、ペレット、キブル、顆粒などの乾燥バルク材料を
　分岐（Diverging ; １つの入口　→ ２つの出口の中で選択された出口）
　または逆方向への流れ制御（２つの入口の中で選択された入口　→　１つの出口）させるために設計されています。
　シングルトンネル式です。

シングルトンネル式切換弁
主に重量物や研磨性のある製品に使用
粉末、ペレット、キブル、顆粒などの乾燥バルク材料を分岐または逆方向への流れ制御に使用できるように設計
最大6barまでの圧力で使用可能で、製品が流れている間でも流れの方向を変えることができる
選べるサイズは、65mm～200mm
ATEX認証取得

1. ボールタイプダイバーターバルブ（BTD）はどのような場合に推奨されますか？
　→　主に重量物や研磨性のある製品に使用されます。

2. 最大圧力はどれくらいですか？
　→　最大6barの圧力で使用されます。

3.ボールタイプダイバーターの推奨取り付け位置は？
　→　水平設置（縦方向や斜め方向での設置・使用は推奨できません。）

4. このダイバータは、製品が流れている間でも流れの方向を変えることはできますか？
　→　はい、可能です。それがこのダイバータの利点です。
