ヘラ型二次元コードスキャナ L-22X

メーカーの製品情報サイトはこちら

大ヒットモデル「OPL-6845シリーズ」のヘラ型形状を継承した、2次元スキャナ

安心の5年保証

1次元・2次元コードの読取に加えOCR(OCR-フォントB)・DPMの読取も標準で対応しており、液晶画面の読取も格段に向上しました。
また2Dスキャナでありながら超小型サイズ・軽量化 (85g) を実現しており、バーコード、QRコードの読み取り作業の負担を軽減します。小売店やスーパー、医療機関など様々な業務でご利用いただけます。

この企業の登録製品はこちら

ウェルコムデザイン(株)

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

・抗菌
・80グラムと驚きの軽さ
・バイブレーション機能
・2次元イメージスキャナの最新決定盤載
・従来機2倍以上の高速読み取り
・液晶画面読み取り
・グリーンエイミング、白色LED採用
・ユーザによる、ケーブル交換可能
・耐落下性1.5m 防塵防滴性能IP42
・OCR機能付き
・USB-HIDインターフェイスで直接漢字出力
・GS1読取編集機能搭載
OCR・DPM標準搭載
パスポートなどに印字されているOCR-Bフォントや、製品に直接2次元コードが印字されたダイレクトパーツマーキング(DPM)を標準で読み取ることが可能です。
■OCRとは
OCR(Optical Character Recognition/Reader、オーシーアール、光学的文字認識)とは、手書きや印刷された文字を、イメージスキャナやデジタルカメラによって読みとり、コンピュータが利用できるデジタルの文字コードに変換する技術。
■DPMとは
ラベルを使用せず製品に直接マーキングする技術。ラベルが不要なため、熱や油、洗浄や化学処理にさらされる厳しい環境において、欠かすことができない技術となっている。

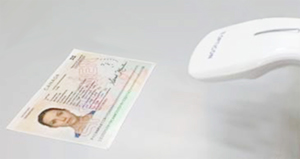

読み取り可能なOCR-Bフォーマット

ICAOの基づいたパスポートやビザ、旅行証明書、書籍・書籍種類と価格、免許証、マイナンバーなど様々な種類のフォーマットを標準で読み取ることが可能です。 もちろん、任意のOCR-Bフォント文字列も読み取ります。

■OCRフォントサンプル(OCR-B)

OCRフォントサンプル(OCR-B)

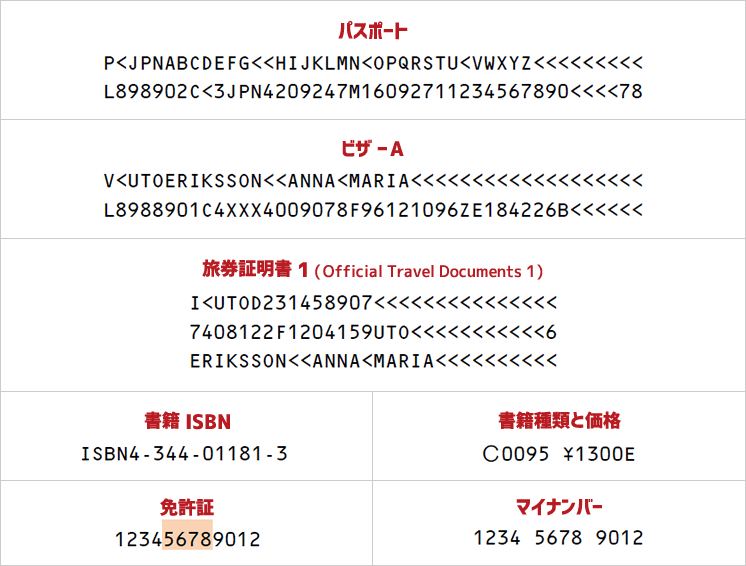

■読み取りフォーマットサンプル

読み取りフォーマットサンプル

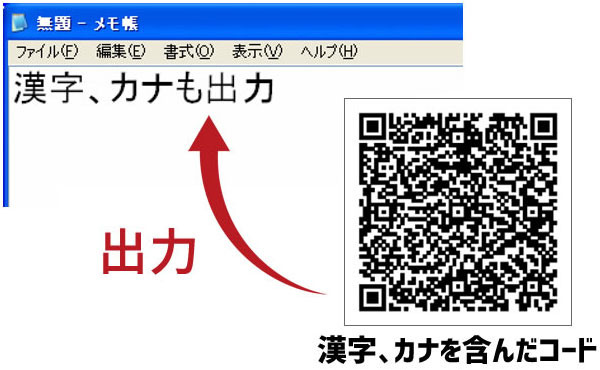

日本語QRコード対応
L-22Xはソフトウェア不要で、日本語QRコード(※)を正しく読み取ります。
(※第1水準漢字、第2水準漢字)
ケーブルの脱着が可能
お客様自身でケーブル脱着ができるため、ケーブル長、インターフェースの変更が簡単にできます。
液晶画面読み取り
携帯電話やスマートフォンなどの液晶画面に表示されたバーコードやQRコードを読み取ることが可能です。
抗菌仕様
特殊抗菌仕様の筐体を採用し、アルコールによるふき取り清掃も可能です (読み取り窓部、ステータス LED 部を除く)。
バイブレータ搭載
バイブレーション機能は手の平で読み取りを認識でき、医療や生産現場でも安心してご使用いただけます。

対応バーコードシンボル

二次元コード
PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix(ECC 200)、MaxiCode、Aztec Code、Chinese-sensible Code
一次元コード(バーコード)
JAN-13/8、EAN-13/8、EAN Add-on、UPC Add-on、Code 39、Code 128、NW-7(Codabar)、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
OCR
Machine Readable Travel Documents、ISBN(OCR-B)

読取深度参考値


シンボル 分解能(mm) 近方(mm) 遠方(mm)
バーコード CODE 39 0.127 5 60
CODE 39 0.254 5 185
JAN 0.33 5 240
CODE 39 0.5 22 380
二次元コード QRコード 0.169 15 60
QRコード 0.381 0 200
深度は周辺温度25℃でのTyp値です。

◆仕様一覧
項目 仕様
インターフェイス USB(HID/COM),RS-232C
入力電源電圧 4.5~5.5V
ケーブル 2.0mストレート標準(脱着式接続済み)
コネクタ USB:USB-Aプラグ
RS-232C:D-sub 9pinメス
同梱品 AC/DCアダプタ(RS-232Cのみ)
読取方式 CMOSエリアセンサ(最大100fps)
読取光源 電球色LED
エイミング シングルライン緑色LED
読取確認 上面パネル/サイドバー3色LED表示、ブザー、バイブレーション
画像出力 BMP、JPEG
最小分解能 バーコード:0.1mm
二次元コード:0.169mm
PCS値 0.2以上
傾斜読取 ピッチ/スキュー:±65°
チルト:360°
移動体読取 2.54m/s (0.33mm EAN/UPC@100mm)
温度 動作温度 -5~50℃
保存温度 -30~60℃
湿度 動作湿度 0~90%RH(非凍結、非氷結)
保存湿度 0~90%RH(非凍結、非氷結)
周辺照度 太陽光:100,000lx以下
蛍光灯:10,000lx以下
耐落下強度 1.8m(コンクリート床面)
5面3サイクル自然落下、異常がないこと
抗菌仕様 JIS Z 2081準拠(白モデル)
保護構造 IP42準拠
環境負荷 RoHS指定準拠
LED安全規格 IEC 62471:2006リスク免除グループ
EMI/RFI VCCI/EN55032/FCC Class-B(住宅、商業および軽工業環境)
質量 約77g(ケーブルを除く)
外形寸法 165.3×62.2×31.4mm(D×W×H)
