定置式小型エリアイメージャ HF560

メーカーの製品情報サイトはこちら

コンパクトなデザイン
QRコード決済に対応

安心の1年保証

・高反射画面の読み取りに強い
・-20~60℃の動作範囲
・IP54の防塵防滴性能
・耐落下1.5m
・M3ネジで簡単固定

この企業の登録製品はこちら

ウェルコムデザイン(株)

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

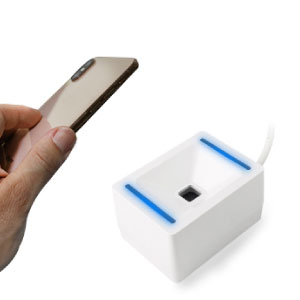

液晶画面の読み取りに特化
HF560は、独自のインジケーター光を採用した固定式2次元スキャナです。
視野角の広さと読み取り性能に優れており、一般的な1次元・2次元シンボルの他、液晶画面に表示されたQRクーポンや会員用バーコード、モバイルチケットもスムーズに読み取ります。

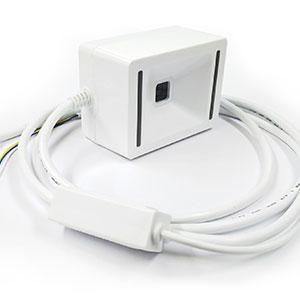

無駄のないコンパクトな設計
シンプルかつコンパクトな設計で、セルフレジや自動改札など省スペースの機器への組み込みに最適です。
本体の底面に固定用ネジ穴(M3)が設けられており、組み込み機器に固定できます。
また、-20 ~ 60℃の動作範囲 、IP54の防塵性能により、ホコリや飛沫の多い場所への設置も可能です。

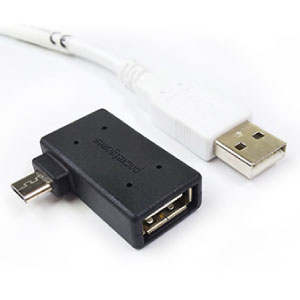

microUSBケーブルにも対応
インターフェースはUSB・RS232より選択が可能です。
変換アダプタ(オプション)を用いることにより、microUSBへの対応も可能です。

対応バーコードシンボル

二次元コード(QRコード)
一次元コード(バーコード)
PDF

読み取り深度


シンボル 読み取り距離
Code 39(0.508mm) 15mm ~ 185mm
UPC-A(0.33mm) 15mm ~ 150mm
QR Code(0.508mm) 15mm ~ 120mm
QR Code(1.016mm) 15mm ~ 225mm
(*) シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

◆仕様一覧
項目 仕様
イメージセンサ 844×480画素
最小読取距離 1次元(Code 39)15mm  2次元(QR)15mm
分解能 1次元(Code 39)0.19mm  2次元(QR)0.254mm
最小シンボルコントラスト 30%
ピッチ /スキュー /チルト ±65° / ±45° / ±180°
移動体読取 600cm/秒(QR 1.016mm)
インターフェイス USB、RS232C
インディケータ 青:スタンバイ
緑点滅:デコード成功
寸法 (L)76mm×(W) 56mm×(H) 42.45mm
重量 235g
入力電圧 5 ± 0.5V DC
動作電力 2W (400mA@5V DC)
保護等級 IP54
動作温度 -20℃~60℃
保管温度 -40℃ ~ 70℃
湿度 0%~95%(結露なきこと)
対落下 落下:1.5m×2回
周辺光 0 ~ 100,000 lux
ESD保護 空気放電 15kV 接触放電 6kV
耐震性 3軸:1軸あたり2時間
1.52mm(0.06)ピーク変位(22Hz~300Hz)5G 加速度
保証期間 1年(ケーブルを除く)
