EMI支援設計ツール

設計初期段階からのEMI対策が可能

この企業の登録製品はこちら

アート技販(株)

【所在地】〒590-0971大阪府堺市堺区栄橋町1-7-3栄橋ビル3F2F

【電話番号】072-223-1032

【URL】http://www.art-gihan.jp/

お問い合わせ カタログダウンロード この製品のWEBサイト

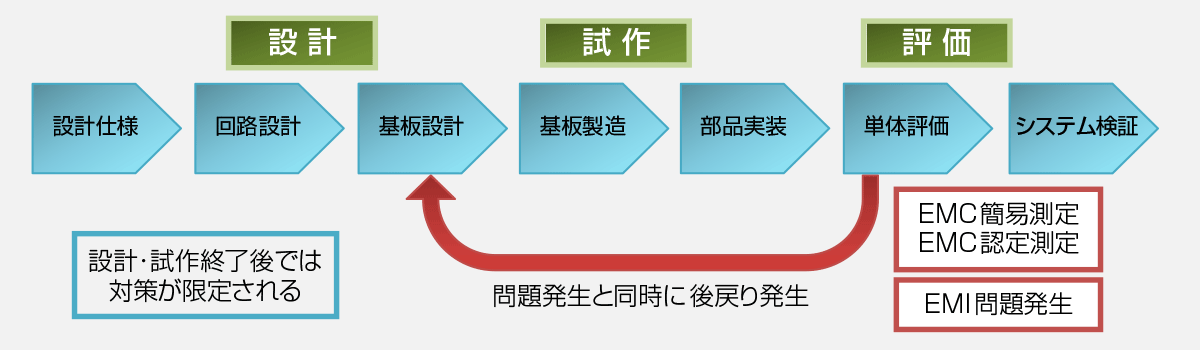

プリント基板設計における従来型設計フロー DEMITASNX EMC Expert (NEC)
設計、試作、評価

EMIチェック EMIチェック

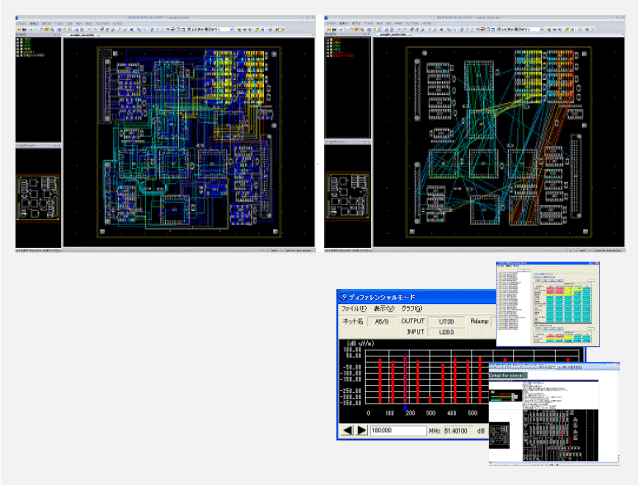

■設計初期段階からのEMI対策が可能

①配線長チェック
②ヴィア数チェック
③GVプレーンまたぎチェック
④リターンパス不連続チェック
⑤基板端チェック
⑥放射電解チェック
⑦SGパターン有無チェック
⑧SGパターンヴィア間隔チェック
⑨プレーン外周チェック
⑩フィルタチェック
⑪デカップリングキャパシタチェック
⑫差動信号チェック
⑬クロストークチェック

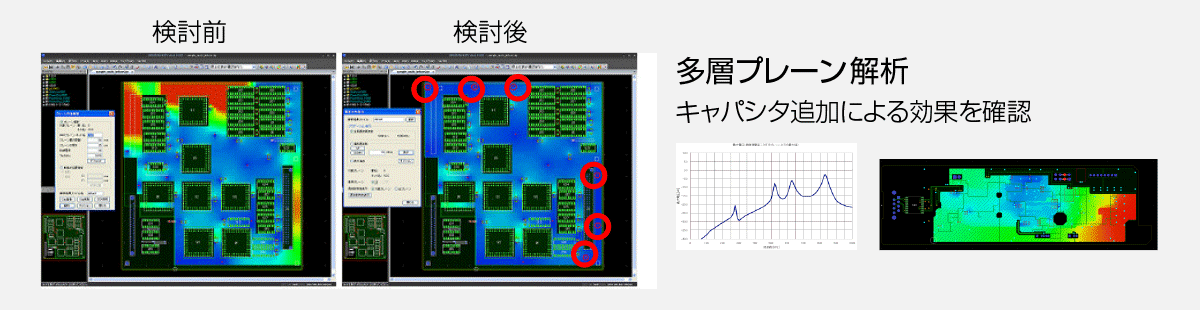

多層プレーン解析
プリント基板の共振は電源プレーンとGNDプレーン間だけではなく、GNDプレーン同士の間でも発生します。この場合、GNDプレーン間のヴィア追加が対策の一つとなります。
多層プレーン解析では、複数の電源、GNDプレーンと、従来のキャパシタの加えヴィアも考慮した共振解析を行います。これにより各プレーン形状や、キャパシタ・ヴィアの配置検討を行う事が出来ます。
