◆仕様

【特許取得】特開2011-107000 特殊形状異型鉄筋対応アンカー引張試験機 種　別 種別 特殊引抜試験機 測定範囲 0～300kN 表示部 置針式 測定ボルト D10～D32

◆特徴

●

今まで試験が行えなかったフック筋、L筋、出しろの短い鉄筋にも対応！ 試験の幅が拡がります。

今まで不可能だった試験が…　TL-30で解決！

	従来のセンターホールシリンダーでは試験不可能		実用新案取得の特殊シリンダーで試験可能に！

◆検査・試験事例

●

L型、狭い場所、短い　異型鉄筋の引抜試験（引張試験）

狭い場所 フック形状

L型鉄筋の引抜試験（引張試験）を行えないか・・・？　という想いから開発した「プロテスターTL-30」 フック筋やL筋だけでなく、今まで対応出来なかった地面ギリギリの場所から出ているアンカー筋や、出しろの短い異型鉄筋にも対応できるようになりました。

試験対象：水管橋　基部アンカー引抜試験（引張試験） 引張荷重：65.9kN～182.6kN 使用機械：プロテスターTL-30、専用異型鉄筋チャック

	狭い場所でも使用可能		出しろの短い異型鉄筋でも対応

	フック形状の異型鉄筋に対応		フック形状の異型鉄筋に対応

アンカー引抜試験　取扱い試験機

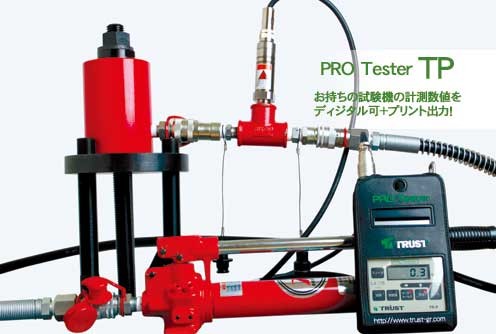

	プロテスターTP アンカー引張試験機用 圧力変換器 現在、ご使用の試験機の計測数値を ディジタル化＋プリント出力 ● 各種油圧シリンダー（ジャッキ）に対応可能 ● 夜間作業や暗い場所でも見やすいディジタル表示 ● 引抜試験中の最大値を見やすく表示 ● 測定データをその場でプリントアウト ● 電源コード不要 ＞詳細、検査・試験事例はこちら

アンカー引抜試験とは？

◆トラストの施工案内

あと施工アンカー工事
	あと施工アンカー工事 建築系、土木系の金属系、接着系の 後施工アンカー工事 モノとモノを留めたり接続する物をファスナー材といいます。 その中でモノを留めるためにコンクリートに打設するものをアンカーと呼び、さらにコンクリートが固まったあとドリリング（穴あけ）をして打設するものを「あと施工アンカー」と呼びます。 ＞詳細はこちら
	アンカー定着工（樹脂注入） 各種取付・設置工事、差筋、耐震補強など 建築・土木の広範な用途に 設計図書に準じ所定の削孔を行った後、削孔内を圧縮空気により粉埃を除去清掃後アンカー筋を押し込み、注入パイプ及び空気抜きパイプを取り付けシールで固定する。>エポキシ樹脂注入材を足踏み注入器等で注入する。養生して完了。 ＞詳細はこちら
