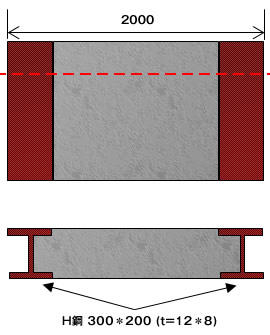

H鋼＋コンクリート切断例

1 墨出し 設計図書を確認し、切断（切り込み）ラインの墨出し（マーキング）を行います。

2 汚水飛散養生 ブルーシート等により、排水の飛散養生を行います。床面は排水の流出を防ぐため、必要に応じて発泡ウレタン等を用います。

機材設置 ― 機材設置用アンカーの打設

（アンカーが打設出来ない場合はH鋼部にボルトを溶接）

1 墨出し

2 穿孔

3 清掃

※手ごたえが変わるまで確実に叩きます

4 打設（M12内部コーンアンカー）

レール設置

※M12ボルトナットにて確実に固定します

1 レールサポートを設置します

2 レールを設置します

本体設置
