レーザートータルステーション(ANG-3 ver.2)
光学測定 距離測定上下左右に360°回転し
3次元計測に最適!
世界で一番安いトータルステーション!
誰でも簡単に扱え、瞬時に
『斜距離』『高度角』『水平角』
『高さ』『水平距離』を測定できます。
小型・軽量設計で持ち運び楽々!
ローコスト!操作簡単!
断面計測や高精度な3次元計測に最適です。
- (株)村上技研産業
-
【所在地】〒594-0083大阪府和泉市池上町3-9-55
【電話番号】0725-45-0321 【FAX番号】0725-45-0134
|
◆特徴
● | 測定対象物が白色の場合、100mまでの距離を非接触で測定できます。 (専用反射板を使用すれば500mまで測定可能。) |
|
● | 測定点にレーザースポットを照射し、測定ボタンを一度押すだけで、瞬時に【斜距離】【高度角】【水平角】【高さ】【水平距離】を精度良く測定できます。 | |
● | 操作性を重視し、測定モード(単発測定、連続測定、2点間距離測定)を使うことで作業時間を削減できます。 | |
● | 望遠鏡(倍率:8倍)、レーザー求心、機械高変更機能を搭載。 | |
● | 小型・軽量設計で、現場への持ち運びが容易です。 | |
● | RS-232Cインターフェイスのあるパソコンに接続でき、付属のデータ受信ソフトを使って、本体にメモリーされている単発測定時のデータを一括転送後、Excelでデータを処理、計算、管理ができます。 |
◆使用用途
【製造業界】 傷を付けずに製品の寸法測定 |
【プラント業界】 ・配管、タンクなどの施工管理 ・クレーンの保守点検 ・炉内の耐火レンガ腐食量計測 |
【建設業界】 大型構造物(トンネル、ダム など)の施工管理、保守点検 |
【鉄道業界】 ・建築限界測定 ・トロリー線の高さ測定 ・レールの施工管理 |
【電力業界】 配電線、通信線、電柱の ・高さ、スパン測定 ・建物、樹木との離隔測定 |
◆仕様
項 目 | 内 容 | |
測距範囲 | 0.3m~100m(専用反射板使用時:約20m~500m) | |
測距精度 | ±3mm | |
測角範囲 | 0°~160° 00′00″(高度角)、0°~359° 59′50″(水平角) | |
分解能 | 0.001m[1mm](距離)、10″(高度角、水平角) | |
レーザースポット径(距離) | Φ6mm(10m)、Φ30mm(50m)、Φ60mm(100m) | |
応答時間 | 0.6~約5秒 | |
測定光源 | 赤色レーザーダイオード(620-670nm、0.95mW)、IEC規格:クラス2 | |
対物望遠鏡 | 倍率8倍 | |
気泡管感度 | 30″/2mm(縦・横 気泡管)、10″/2mm(円形気泡管) | |
求心レーザー | 赤色レーザーダイオード(635nm、1mW)、IEC規格:クラス2 | |
インターフェース | RS-232C | |
電 源 | DC6.8V~DC8.2V(付属のインフォリチウムバッテリー) | |
外形寸法・質量 | 140mm(W)×280(H)×140(D)mm、約3kg | |

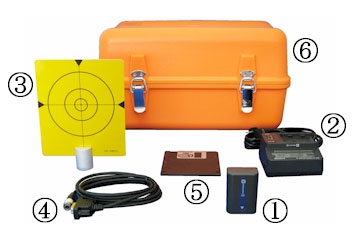

付属品 | 1.インフォリチウムバッテリー(1本) 2.インフォリチウムバッテリー専用充電器 3.専用反射板 4.通信ケーブル 5.データ受信ソフト 6.専用ケース |
