レーザー距離センサ 高精度タイプ(LDS-7A)
光学測定 距離測定長距離用で世界トップクラス(距離精度±1.5mm)のレーザー距離センサ
『高精度』 『非接触式』 『長距離用』
『小型・軽量』 『簡単操作』 『低価格』のキーワードで
レーザー距離センサをお探しの方には最適です。
- (株)村上技研産業
-
【所在地】〒594-0083大阪府和泉市池上町3-9-55
【電話番号】0725-45-0321 【FAX番号】0725-45-0134
|
◆特徴
● | 非接触で50mの距離を高精度に計測できます。(専用ターゲットプレート使用時は最長250m) | |
● | 可視光レーザーは測定ポイントの位置が確認でき、計測の信頼性が抜群です。 | |
● | 出力の違いでRS-232Cタイプ(型式:LDS-7A-1)、4-20mAタイプ(型式:LDS-7A-2)、RS-422タイプ(型式:LDS-7A-3)の3モデルあり、パソコン、PLC(シーケンサ)、アナログ値読み取り装置などの機器に接続し、簡単にシステム構築できます。 | |
● | メンテナンスフリーでランニングコストを削減できます。 | |
● | 小型、軽量で省スペース化を図ることができます。 |
◆使用用途
タンク、ホッパー内の レベル測定 |
鋼材、木材、石材などの 自動寸法測定 |
紙、鋼板、フィルムなどの ロール径・タルミ量測定 |

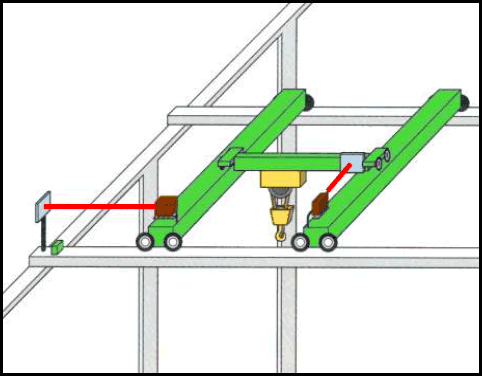

クレーン、台車、ロボットなどの 位置検出および衝突防止 |
● | タンク、サイロ、ホッパー内のレベル測定及び残量管理 | |
● | 重厚長大製品(鋼材、木材、石材など)の自動寸法測定及び品質管理 | |
● | 製造ラインにおけるワークの位置測定 | |
● | ロール(紙、鋼板、フィルムなど)巻取り時の径・タルミ量測定及び巻取り制御 | |
● | 移動体(クレーン、台車、ロボットなど)の位置検出及び衝突防止 | |
● | ロボットアームに取付けての製品形状計測 | |
● | 構造物組立時の寸法管理及び変位監視 | |
● | 構造物(トンネル、斜面、ダムなど)の長期的な変位監視 | |
● | 寒冷地での積雪深計 | |
● | エンコーダー代わり |
◆仕様
項 目 | 内 容 |
測定距離 | 0.05m~約50m(専用ターゲットプレート使用時:30m~約250m) |
距離精度 | ±1.5mm |
最小表示単位 | 0.1mm |
応答時間 | 0.3秒~4秒 |
光 源 | レーザーダイオード:620~690mm(赤色可視光)、レーザークラス2(IEC規格) |
レーザースポット径 | Φ8mm(10m先)、Φ10mm(20m先) |
外部出力 | RS-232C (形式:LDS-7A-1) 4-20mA (形式:LDS-7A-2) RS-422 (形式:LDS-7A-3) ※ご注文の際にご指定下さい。 |
使用温度 | -10℃~+50℃(但し氷結、結露なきこと) |
供給電源 | DC12V~24V±10%、MAX. 400mA |
外形寸法・質量 | 46(W)×28(H)×132(D)mm、約200g |
