マシンビジョン用 3CCDカメラ IK-TFシリーズ
高画質映像により、
信頼性の高い解析・測定を実現する。
RGBカラー画像処理用途に幅広く対応する
3CCDカメラシリーズ
超小型3CCDカラーカメラ IK-TFシリーズは、
缶・ボトル検査、印刷・ラベル検査、液晶検査、
プリント基板・部品検査、農産物選別など
白黒画像処理では困難だった画像処理システムに
幅広く対応します。
- (株)東芝
-
【所在地】〒105-8001東京都港区芝浦1-1-1
【電話番号】03-3457-4511
|
PoCL 【PoCL(Power over Camera Link)対応】〈一体型〉
■ | 1/3型プログレッシブスキャンCCD搭載(Cマウントレンズ対応) | |
■ | 部分読み出し機能 | |
■ | オート電子シャッター機能 ※IK-TF9P、IK-TF7Pのみ | |
■ | 外部トリガー機能 | |
■ | ビニング出力 120fps ※IK-TF5Pのみ |
QXGA | XGA | VGA |
IK-TF9P | IK-TF7P | IK-TF5P |

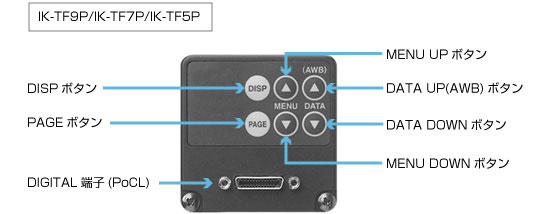

■背面パネル |
CAMERA Link 【カメラリンク対応】〈一体型・ヘッド分離型〉
■ | 1/3型プログレッシブスキャンCCD搭載(Cマウントレンズ対応) | |
■ | 部分読み出し機能 | |
■ | 外部トリガー | |
■ | 超小型カメラヘッド(32.6mm×38.6mm×41mm、約65g) ※ | |
■ | 最長カメラケーブル:4.9m ※ | |
※IK-TF9H/IK-TF9U、IK-TF7H/IK-TF7U、IK-TF5H/IK-TF5Uのみ |
QXGA | XGA | VGA |
IK-TF9C | IK-TF7C | IK-TF5C |
IK-TF9H(カメラヘッド) IK-TF9U(カメラコントロールユニット) |
IK-TF7H(カメラヘッド) IK-TF7U(カメラコントロールユニット) |
IK-TF5H(カメラヘッド) IK-TF5U(カメラコントロールユニット) |
■背面パネル |
Analog RGB 【アナログRGB出力】〈一体型〉
■ | 1/3型プログレッシブスキャンCCD搭載(Cマウントレンズ対応) | |
■ | 部分読み出し機能 | |
■ | 外部トリガー機能 |
XGA | VGA | |
IK-TF7 | IK-TF5 | |

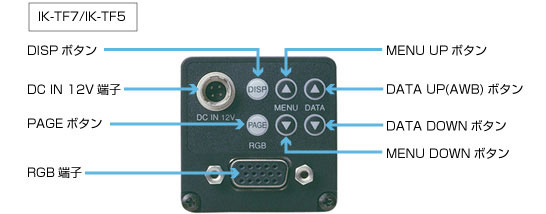

■背面パネル |
◆部分読み出しにより高フレームレートを実現。■部分読み出し部分読み出しモードでは、垂直中央部の画素信号を、フレームレートをあげて出力します。 |
QXGA | XGA | VGA | ||||||
80万画素CCD 画素ずらし | 80万画素CCD | 33万画素CCD | ||||||
映像出力 20フレーム/秒(2048×1536) |
映像出力 30フレーム/秒(1024×768) |
映像出力 60フレーム/秒(648×494) |
||||||
IK-TF9P、IK-TF9H / IK-TF9U 25フレーム/秒(2048×1204)
IK-TF9C30フレーム/秒(2048×972) 35フレーム/秒(2048×792) 40フレーム/秒(2048×644) 45フレーム/秒(2048×564) 50フレーム/秒(2048×480) 30フレーム/秒(2048×972)
40フレーム/秒(2048×644) |
IK-TF7P、IK-TF7H / IK-TF7U 40フレーム/秒(1024×542)
IK-TF7C、IK-TF750フレーム/秒(1024×412) 60フレーム/秒(1024×322) 70フレーム/秒(1024×259) 80フレーム/秒(1024×211) 90フレーム/秒(1024×175) 60フレーム/秒(1024×322)
90フレーム/秒(1024×175) |
IK-TF5P、IK-TF5H / IK-TF5U 90フレーム/秒(648×324)
IK-TF5C、IK-TF5115フレーム/秒(648×240) 120フレーム/秒(648×230) 160フレーム/秒(648×158) 180フレーム/秒(648×134) 240フレーム/秒(648×84)※ ※?IK-TF5Pは217フレーム/秒(648×100) 120フレーム/秒(648×230)
180フレーム/秒(648×134) |
||||||

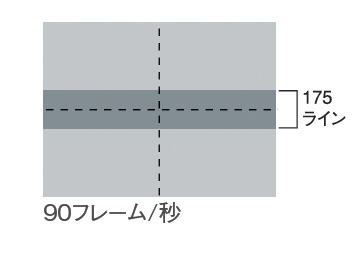

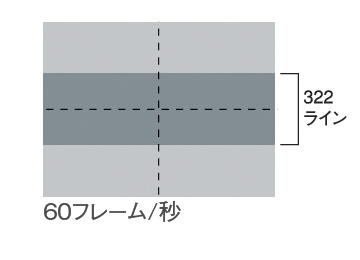

部分読み出しモード例
|

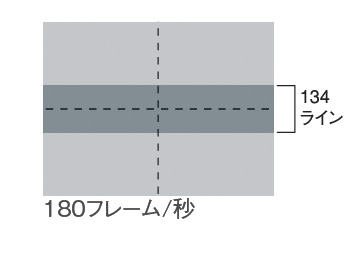

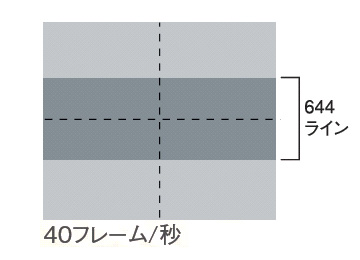

部分読み出しモード例
|

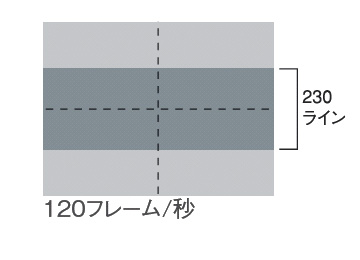

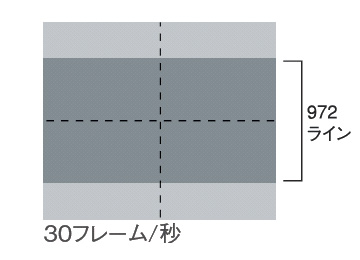

部分読み出しモード例
|
◆3CCD方式によるすぐれた色彩表現力で、
■RGB3板式 |
◆斜め画素ずらしと画素補間処理により、高精細化(QXGA)を実現。プリズムグループサイト建築業専門の総合検索サイト「アークプリズム」 |
