ウェルコムデザイン（株）

固定式エリアイメージャ cubeQRX

メーカーの製品情報サイトはこちら

組み込みに最適超小型エリアイメージャ

安心の3年保証

一般的な二次元コードスキャナと比べてとても小さなcubeQRXは省スペースなスキャナです。
スぺースコスト削減にも効果的。

ベストプライス

この企業の登録製品はこちら

ウェルコムデザイン（株）

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

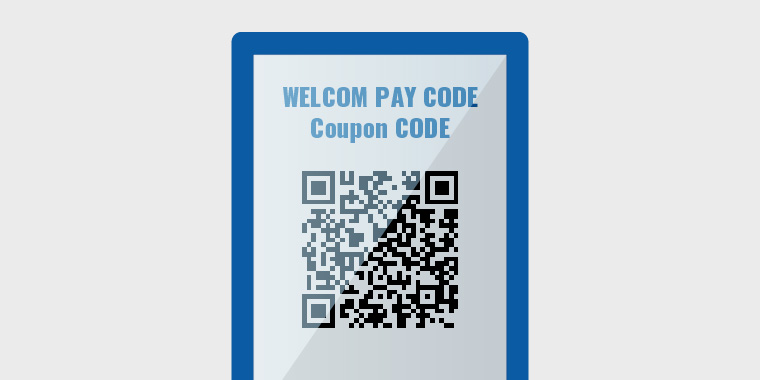

液晶画面上のコードを読み取り

タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。

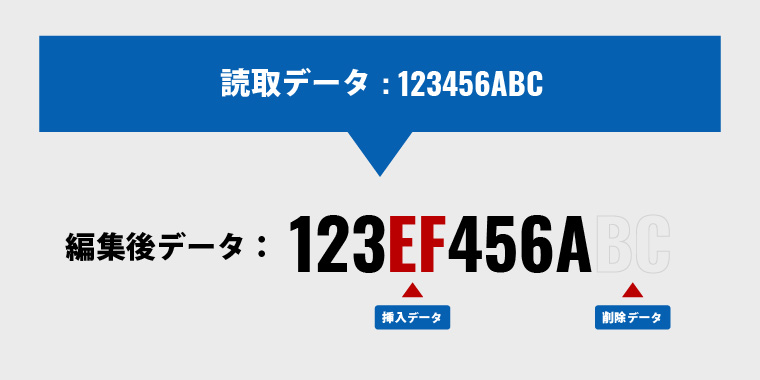

データフォーマット編集機能

プリフィックス・サフィックスの他、読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。

OCRフォント読み取り対応

OCR-A/B、MICR E-13B、SEMIフォントに対応しています。
定義済みテンプレートやカスタムテンプレートを元に読み取りを行います。

定義済みテンプレート

パスポート(ビザ含)
ISBN
価格フィールド（書籍等の価格）
MICR E-13B

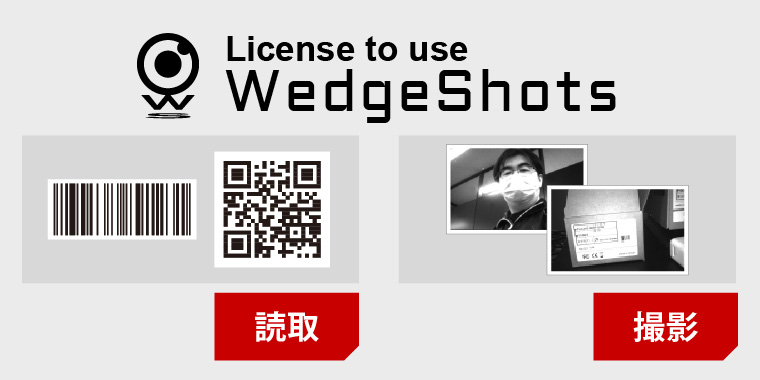

写真撮影対応ウェッジアプリ「WedgeShots™」対応

キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
コードの読み取り直後に撮影し、読み取り時の状況が写真（画像）として記録に残せます。のちに確認や検証が必要となったときエビデンスとして利用できます。撮影画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能。

※：読み取り直後以外に時刻設定撮影もできます。

応用機能（オプション：SW-AD1-DB2D）

応用機能を追加すると、通常のスキャナではできないワンランク上の業務ができます。

○ 漢字送信機能: USB キーボード(HID)/ キーボードインターフェイス経由で直接アプリケーションに漢字やカナを入力することができます。（マイナンバーQRのUTF-8 変換にも対応）
○ データ照合機能: 読み取ったデータを1 対1 照合して、結果を出力する機能です
○ GS1編集機能: GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。
○ GS1フォーマットチェッカ機能: GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。

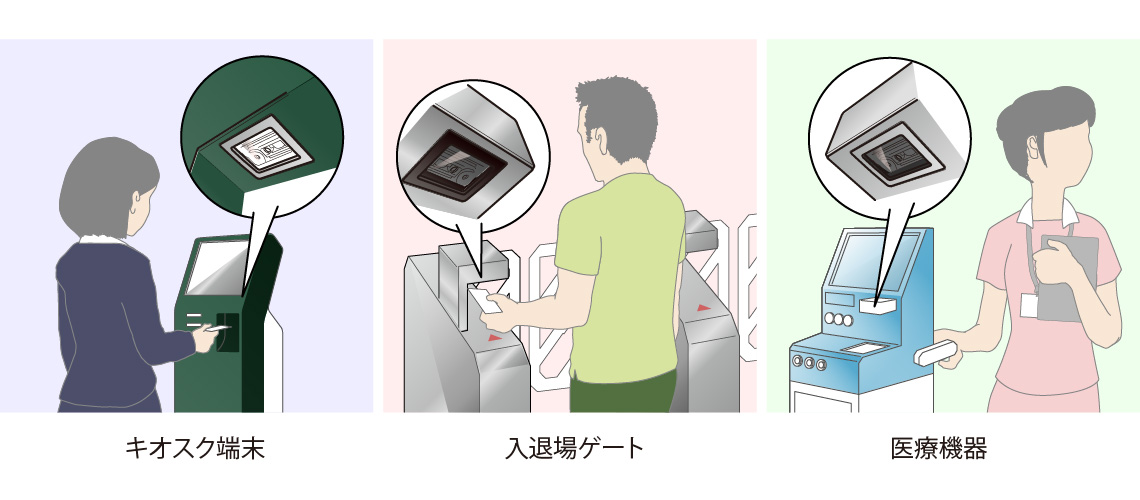

いろいろなシーンで活用拠

◆対応バーコードシンボル

対応バーコード

●	一次元コード（バーコード）
	UPC/EAN/JAN, コード39, コード32, コーダバー(NW7), コード128, GS1-128, インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 DataBar
●	二次元コード（QRなど）
	PDF417, microPDF417, Aztec, Data Matrix, QR,日本郵便コード(カスタマバーコード)
●	OCRフォント
	OCR-A/B、MICR E-13B、SEMI

◆仕様一覧

●

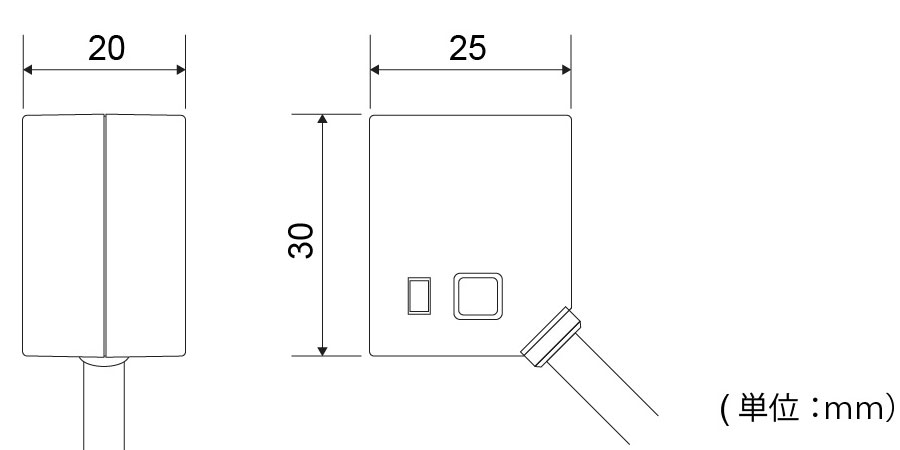

寸法図

●

読取深度

ナローバー幅	近距離(mm)	遠距離(mm)
UPC 13mil(0.33mm)	46	390
コード39　5mil(0.127mm)	45	180
コード39　10mil(0.254mm)	36	360
コード39　20mil(0.508mm)	71	747
PDF417 7mil(0.177mm)	55	163
PDF417 10mil(0.254mm)	42	24
QRコード 10mil(0.254mm)	40	182
QRコード 20mil(0.508mm)	36	367

※	上記の値は、測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。

●

仕様

項目		仕様
インターフェイス		USB(HID, COM), RS232C
照明LED		白色LED
エイマーLED		赤色LED（ドット）
センサ		640x480ピクセル、グローバルシャッタ
移動読取		6m/秒
フレームレート		120フレーム/秒(最大)
読み取り角度		40°（水平）,30°（垂直）
PCS		20%
分解能(*)		3mil(0.0762mm)
読取窓幅		25mm
耐静電気		気中 8KV, 直接 4KV
耐落下衝撃		コンクリート面に1.2mの高さから自然落下後、動作に支障なし
周囲照度		0～100,000lux
供給電圧		DC5%V ±5%
消費電流	動作時	300mA以下
消費電流	スタンバイ時	25mA
温度	動作時	-10～40℃
温度	保管時	-20～60℃
湿度		95% 氷結・結露無し(@40℃)
外形寸法		W25xL30xD20mm
重量		約8g(ケーブル含まない)
ケーブル長	USBケーブル	約1.5m
ケーブル長	RS232Cケーブル	約2.0m
適合規格		FCC, CE Class B, VCCI

※：	弊社基準テストチャートによる実力値であり、保証値ではありません。コード品質や周囲照度など運用環境に影響されます。
